XPC 3150

Вузькоклиновий пас

Бренд:

Contitech Continental

XPC 3150

Вузькоклиновий пас

Бренд:

Contitech Continental

XPA 1700

Вузькоклиновий пас

Бренд:

Endura

XPA 1700

Вузькоклиновий пас

Бренд:

Endura

14-10-1037

Вузькоклиновий пас

Бренд:

Delux

14-10-1037

Вузькоклиновий пас

Бренд:

Delux

УВ-2000

Вузькоклиновий пас

Бренд:

Delux

УВ-2000

Вузькоклиновий пас

Бренд:

Delux

0173210

Пас для с/г техніки

Бренд:

Gates

0173210

Пас для с/г техніки

Бренд:

Gates

0372234

Пас для с/г техніки

Бренд:

Gates

0372234

Пас для с/г техніки

Бренд:

Gates

0372258

Пас для с/г техніки

Бренд:

Gates

0372258

Пас для с/г техніки

Бренд:

Gates

XPA 1500 QUADPOWER III

Вузькоклиновий пас

Бренд:

Gates

XPA 1500 QUADPOWER III

Вузькоклиновий пас

Бренд:

Gates

XPB 1400

Вузькоклиновий пас

Бренд:

Endura

XPB 1400

Вузькоклиновий пас

Бренд:

Endura

SPZ 1320 SUPERHC

Вузькоклиновий пас

Бренд:

Gates

SPZ 1320 SUPERHC

Вузькоклиновий пас

Бренд:

Gates

XPZ 1337 (SPZX 1337)

Вузькоклиновий пас

Бренд:

Mitsuboshi

XPZ 1337 (SPZX 1337)

Вузькоклиновий пас

Бренд:

Mitsuboshi

0757404

Пас для с/г техніки

Бренд:

Gates

0757404

Пас для с/г техніки

Бренд:

Gates

XPZ 1500

Вузькоклиновий пас

Бренд:

Mitsuboshi

XPZ 1500

Вузькоклиновий пас

Бренд:

Mitsuboshi

SPA 2300 (PHG SPA2300)

Вузькоклиновий пас

Бренд:

SKF

SPA 2300 (PHG SPA2300)

Вузькоклиновий пас

Бренд:

SKF

SPB 5300

Вузькоклиновий пас

Бренд:

Contitech Continental

SPB 5300

Вузькоклиновий пас

Бренд:

Contitech Continental

XPB 1900

Вузькоклиновий пас

Бренд:

Endura

XPB 1900

Вузькоклиновий пас

Бренд:

Endura

SPB 5600

Вузькоклиновий пас

Бренд:

Endura

SPB 5600

Вузькоклиновий пас

Бренд:

Endura

XPZ 1180

Вузькоклиновий пас

Бренд:

Endura

XPZ 1180

Вузькоклиновий пас

Бренд:

Endura

XPA 1082 (SPAX 1082)

Вузькоклиновий пас

Бренд:

Mitsuboshi

XPA 1082 (SPAX 1082)

Вузькоклиновий пас

Бренд:

Mitsuboshi

XPB 4500

Вузькоклиновий пас

Бренд:

Contitech Continental

XPB 4500

Вузькоклиновий пас

Бренд:

Contitech Continental

0357388

Пас для с/г техніки

Бренд:

Gates

0357388

Пас для с/г техніки

Бренд:

Gates

0372245

Пас для с/г техніки

Бренд:

Gates

0372245

Пас для с/г техніки

Бренд:

Gates

0372257

Пас для с/г техніки

Бренд:

Gates

0372257

Пас для с/г техніки

Бренд:

Gates

SPB 3250

Вузькоклиновий пас

Бренд:

Contitech Continental

SPB 3250

Вузькоклиновий пас

Бренд:

Contitech Continental

XPC 3350 (SPBX 3350)

Вузькоклиновий пас

Бренд:

Mitsuboshi

XPC 3350 (SPBX 3350)

Вузькоклиновий пас

Бренд:

Mitsuboshi

3VX 475 (PHG 3VX475)

Вузькоклиновий пас

Бренд:

SKF

3VX 475 (PHG 3VX475)

Вузькоклиновий пас

Бренд:

SKF

SPB 2680 (PHG SPB 2680)

Вузькоклиновий пас

Бренд:

SKF

SPB 2680 (PHG SPB 2680)

Вузькоклиновий пас

Бренд:

SKF

SPZ 1600 SUPERHC

Вузькоклиновий пас

Бренд:

Gates

SPZ 1600 SUPERHC

Вузькоклиновий пас

Бренд:

Gates

11-10-1120

Вузькоклиновий пас

Бренд:

CT belt

11-10-1120

Вузькоклиновий пас

Бренд:

CT belt

11-10-1220

Вузькоклиновий пас

Бренд:

CT belt

11-10-1220

Вузькоклиновий пас

Бренд:

CT belt

Вузькоклинові паси

Вузькоклинові паси – це клинові паси вузького профілю, які мають однакову конструкцію з класичними клиновими пасами та відповідають вузькому перерізу із співвідношення ширини великої основи до товщини пасу. Висота клину вузькоклинивих пасів вища, що збільшує площу зіткнення зі шківом.

Призначені для використання у всіх стандартних промислових приводах, на яких зазвичай застосовується клинопасова передача вузького профілю.

Вузькі ремені не слід використовувати зі шківами, сконструйованими лише для звичайних ременів.

Переваги:

• Плавний хід та знижена вібрація.

• Висока амортизація ударного навантаження.

• Застосування у приводах із використанням зовнішнього натяжного ролика.

• Високий запас потужності.

• Компактність та економічність.

Області застосування:

• Важке машинобудування.

• Сільськогосподарська техніка.

• Промислове обладнання.

• Текстильні верстати.

• Будівельне обладнання.

• Побутова техніка.

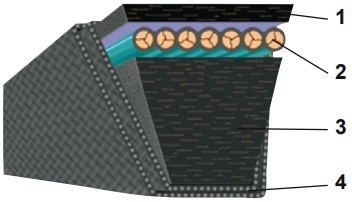

Конструкція ременя з вузьким профілем

1 – гумовий шар із хлоропренової суміші, з поперечно розташованими волокнами;

2 – кордшнур, який не вимагає техобслуговування;

3 – гумова основа з поперечно розташованими волокнами;

4 – зносостійке зовнішнє обплетення.

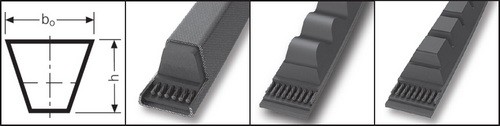

Випускаються клинові паси вузького профілю з відкритими бічними гранями (фасонний зуб) та обгорнуті з нарізним зубом.

b0 – ширина великої основи, мм;

h – висота (товщина) пасу, мм.

Таблиця номінальних размірів профілів

Профіль	Ширина, мм	Висота, мм
SPA, 11-10	13	10
SPB	16	13
SPC	22	18
SPZ, XPZ, 3V, 3VX	10	8
XPA	13	10
XPB, УБ, 5V, 5VX	16	13
XPC, УВ	22	18
8V	26	23

XPZ, XPA, XPB, XPC, 3VX, 5VX, 8VX – вузькоклинові паси підвищеної потужності з відкритими бічними гранями (фасонний зуб).

У On-line каталозі представлений асортимент вузькоклинових пасів таких виробників – Contitech Continental, SKF, Gates, Ярославль-Резинотехника (ЯРТ), Carlisle та інші.
