Дворядні роликові підшипники призначені для роботи в надзвичайно високих навантаженнях і досягнення характеристик вище, ніж в однорядних аналогах або для отримання інших можливостей підшипників.

Класифікація в залежності від сприйманого навантаження:

радіальні,

радіально-упорні,

упорні,

упорно-радіальні.

Основні види дворядних роликових підшипників:

роликові циліндричні,

Конструктивні особливості і різні виконання роликових дворядних підшипників:

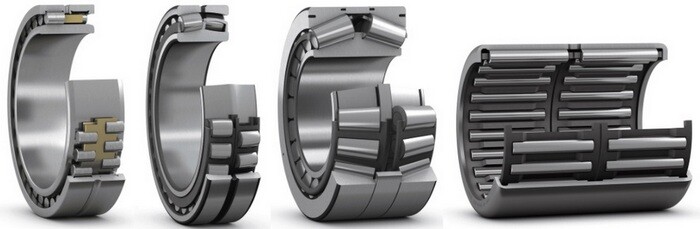

• з циліндричними, конічними, бочкоподібними і голчастими роликами;

• роз'ємні або нероз'ємні;

• відкриті або з ущільненнями;

• прецизійні;

• з усіма бортами на обох кільцях, без бортів, з однобортовим зовнішнім кільцем;

• з кільцевими канавками;

• з циліндричними або конічними отворами;

• з сепаратором і без нього.

Таблиці підшипників з розмірами

Дворядні циліндричні роликові підшипники без сепаратора мають високу вантажопідйомність та жорсткість, завдяки максимально можливій кількості роликів. Підшипники з кільцевими канавками на зовнішньому кільці можуть встановлюватися за допомогою стопорних кілець. Введення роликів здійснюється бортами кілець.

Прецизійні дворядні циліндрові роликопідшипники – роз'ємні деталі, складаються з масивних зовнішніх кілець без бортів, масивних внутрішніх кілець з трьома бортами і тіл кочення з масивними латунними сепараторами. Внутрішнє кільце має конічний отвір. Ці підшипники випускаються без ущільнень.

Дворядні голчасті підшипники мають просту і міцну конструкцію, хороші характеристики обертання. Вони можуть бути з внутрішнім кільцем або виготовлені без нього. Сепаратори випускаються з сталевого листа або пластмаси.

Дворядні роликові конічні підшипники можуть мати різні конструкції і особливості в залежності від виконання

1) З одним дворядним зовнішнім кільцем і двома внутрішніми кільцями з роликами і сепараторами – встановлені за O-образною схемою. Такі підшипники здатні сприймати значні перекидні моменти.

2) З двома зовнішніми кільцями і одним дворядним внутрішнім кільцем, з роликами і сепараторами – встановлені за X-подібною схемою. Випускаються у відкритому виконанні, з ущільненнями або захисними шайбами.

Ступичні дворядні роликопідшипники – деталі, які складаються з опорних кілець, роликів конічної форми і сепараторів. Мають високу міцність і надійність. Ці підшипники забезпечують максимальне зниження сил тертя.

Сферичні дворядні роликопідшипники – деталі, що складаються з двох рядів роликів, загальною сферичної доріжкою кочення на зовнішньому кільці і двох доріжок кочення на внутрішньому кільці, які розташовані під кутом до осі підшипника. Особливість конструкції – центр сферичної поверхні кочення в зовнішньому кільці збігається з віссю підшипника, що робить їх самоустановлювальними. Вони здатністю витримувати кутові перекоси валу щодо корпусу.
