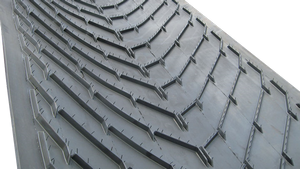

Шевронні транспортерні стрічки
Потрібна якісна стрічка? Пропонуємо два варіанта рішення.
1) Імпортні монолітні шевронні стрічки компанії Kale.
- довговічний термін служби - стрічка разом з шевроном має монолітну конструкцію.
2) Додавання на стрічку шевронів/ребер процесом гарячої вулканізації в автоклаві.
- швидкість реалізації - виконання протягом 5-10 робочих днів;
- термін роботи - гарантія 12 міс;
- нестандартні шеврони під Ваші задачі;
- виробництво відповідно до ТУ У 22.1-36989273-001:2020.
У другому варіанті найбільшою популярністю користуються стрічки Kale вироблені за стандартами Din 22102 (відповідають ДСТУ 20-85), на базу яких додаються ребра.
Призначення шевронної стрічки
Конвеєрні стрічки з шевронними ребрами-перегородками призначені для транспортування кускових і сипучих матеріалів на транспортерах з кутами нахилу від 0° до значень, що досягають 45°.
Конструкція шевронною стрічки розроблена з метою уникнути зісковзування матеріалу зі стрічки назад (рифлення не дають матеріалу переміщатися проти руху конвеєра).
Особливості стрічки
Шевронна резинотканевая стрічка має основна відмінність від гладких конвеєрних стрічок наявністю утримуючих профілів - "ребра" каландровані з гумових покриттів.
Рифлений малюнок і схема його нанесення підбирається в залежності від фракції вантажу, кута нахилу транспортера і ширини стрічки. Так само в залежності від умов експлуаціі конвеєра індивідуально підбирається висота ребра шеврону.
Ребра виконуються висотою від 10 до 35 мм.
Таблиця підбору висоти шеврону в залежності від кута нахилу камери і типу вантажу:
Тип вантажу | Кут нахилу транспортера | ||
---|---|---|---|
Висота ребр\шеврону | |||
15mm | 25mm | 32mm | |
Порошкоподібний | 25° | 28° | 25/30° |
Сипучий (кукурудза, ячмінь, пшениця, пісок) | 20/25° | 25/30° | 25/30° |
Матеріал який скочується (щебінь) | 25° | 28° | 30° |
Лепкий (мокра глина, мокрий пісок) | 30/35° | 35/40° | 40/45° |
Упакований | 30/35° | 35/40° | 35/40° |
Постачаемо транспортерні стрічки з різними класами гуми: DIN-Y, DIN-X, DIN-W, OR, MOR, та стійких температур + 120 °С, + 150 °С і + 200 °С, шахтні конвеєрні стрічки.
Вартість шевронною конвеєрної стрічки залежить від різних факторів (конструкційні особливості транспортера, довжина і ширина стрічки, висота ребра, малюнок шеврону та інше).
Потрібна шевронна стрічка?
Залиште заявку (в коментарі вкажіть, що Вас цікавить). Наші фахівці допоможуть вам зробити правильний вибір.
Стандартні візерунки шевронних стрічок
![Шевронна стрічка з рифленням C6/400](/storage/posts/January2020/kale-shevron-1.jpg)
![Шевронна стрічка з рифленням C6/500](/storage/posts/January2020/kale-shevron-2.jpg)
![Шевронна стрічка з рифленням C6/600](/storage/posts/January2020/kale-shevron-3.jpg)
![Шевронна стрічка з рифленням C6/700](/storage/posts/January2020/kale-shevron-4.jpg)
![Шевронна стрічка з рифленням C6/800](/storage/posts/January2020/kale-shevron-5.jpg)
![Шевронна стрічка з рифленням C6/900](/storage/posts/January2020/kale-shevron-6.jpg)
![Шевронна стрічка з рифленням C6/1000](/storage/posts/January2020/kale-shevron-7.jpg)
![Шевронна стрічка з рифленням C14/500](/storage/posts/January2020/kale-shevron-8.jpg)
![Шевронна стрічка з рифленням C14/600](/storage/posts/January2020/kale-shevron-9.jpg)
![Шевронна стрічка з рифленням C14/800](/storage/posts/January2020/kale-shevron-10.jpg)
![Шевронна стрічка з рифленням C14/1000](/storage/posts/January2020/kale-shevron-11.jpg)
![Шевронна стрічка з рифленням C14/1200](/storage/posts/January2020/kale-shevron-12.jpg)
![Шевронна стрічка з рифленням C15P380/400](/storage/posts/January2020/kale-shevron-13.jpg)
![Шевронна стрічка з рифленням C15P380/450](/storage/posts/January2020/kale-shevron-14.jpg)
![Шевронна стрічка з рифленням C15P380/500](/storage/posts/January2020/kale-shevron-15.jpg)
![Шевронна стрічка з рифленням C15P380/600](/storage/posts/January2020/kale-shevron-16.jpg)
![Шевронна стрічка з рифленням C15P380/800](/storage/posts/January2020/kale-shevron-18.jpg)
![Шевронна стрічка з рифленням C15P600/750](/storage/posts/January2020/kale-shevron-19.jpg)
![Шевронна стрічка з рифленням C15P600/850](/storage/posts/January2020/kale-shevron-20.jpg)
![Шевронна стрічка з рифленням C15P600/900](/storage/posts/January2020/kale-shevron-21.jpg)
![Шевронна стрічка з рифленням C15P600/1000](/storage/posts/January2020/kale-shevron-22.jpg)
![Шевронна стрічка з рифленням C15P740/900](/storage/posts/January2020/kale-shevron-23.jpg)
![Шевронна стрічка з рифленням C15P740/1000](/storage/posts/January2020/kale-shevron-24.jpg)
![Шевронна стрічка з рифленням C15P740/1050](/storage/posts/January2020/kale-shevron-25.jpg)
![Шевронна стрічка з рифленням C15P740/1200](/storage/posts/January2020/kale-shevron-26.jpg)
![Шевронна стрічка з рифленням C25P450/500](/storage/posts/January2020/kale-shevron-27.jpg)
![Шевронна стрічка з рифленням C25P450/600](/storage/posts/January2020/kale-shevron-28.jpg)
![Шевронна стрічка з рифленням C25P450/650](/storage/posts/January2020/kale-shevron-29.jpg)
![Шевронна стрічка з рифленням C25P450/700](/storage/posts/January2020/kale-shevron-30.jpg)
![Шевронна стрічка з рифленням C25P550/600](/storage/posts/January2020/kale-shevron-31.jpg)
![Шевронна стрічка з рифленням C25P550/750](/storage/posts/January2020/kale-shevron-32.jpg)
![Шевронна стрічка з рифленням C25P550/800](/storage/posts/January2020/kale-shevron-33.jpg)
![Шевронна стрічка з рифленням C25P750/900](/storage/posts/January2020/kale-shevron-34.jpg)
![Шевронна стрічка з рифленням C25P750/1000](/storage/posts/January2020/kale-shevron-35.jpg)
![Шевронна стрічка з рифленням C25P750/1050](/storage/posts/January2020/kale-shevron-36.jpg)
![Шевронна стрічка з рифленням C25P750/1200](/storage/posts/January2020/kale-shevron-37.jpg)
![Шевронна стрічка з рифленням IBERICA/650](/storage/posts/January2020/kale-shevron-38.jpg)
![Шевронна стрічка з рифленням IBERICA/800](/storage/posts/January2020/kale-shevron-39.jpg)
![Шевронна стрічка з рифленням IBERICA/1000](/storage/posts/January2020/kale-shevron-40.jpg)
![Шевронна стрічка з рифленням LADES/600](/storage/posts/January2020/kale-shevron-41.jpg)
![Шевронна стрічка з рифленням LADES/800](/storage/posts/January2020/kale-shevron-42.jpg)
Області застосування:
- сільське господарство
- цукрові заводи
- каменоломня, піщані кар'єри
- цементні заводи
- транспортування вугілля і коксу
