Размеры подшипников

Таблицы с размерами импортных подшипников и подшипников ГОСТ

Один из способов узнать номер подшипника по размерам – это использовать сводную таблицу, или воспользоваться онлайн каталогом по подбору подшипников.

Если вас интересует информация по условным обозначениям подшипников, можно воспользоваться статьей «маркировки подшипников».

Для подбора подшипников по типоразмерам, можно использовать его габаритные размеры: внутренний и наружный диаметры, ширину/высоту подшипника.

Вес подшипников указывается в килограммах.

Справочник подшипников содержит более 2600 типоразмеров.

Нумерация подшипников – это основное условное обозначение, которое состоит из серии ширин или высот, конструктивного исполнения, типа подшипника и др.

Классифицируются подшипники по телам качения, воспринимаемой нагрузке, форме рабочей поверхности, конструктивным особенностям, материалу и др.

Размерность подшипников

Радиальные шариковые подшипники

Шариковые радиальные однорядные – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
6000	100	10	26	8	~0,02
6001	101	12	28	8	~0,02
6002	102	15	32	9	~0,03
6003	103	17	35	10	0,04
6004	104	20	42	12	0,07
6005	105	25	47	12	0,08
6006	106	30	55	13	0,12
6007	107	35	62	14	0,15
6008	108	40	68	15	0,19
6009	109	45	75	16	0,24
6010	110	50	80	16	0,26
6011	111	55	90	18	0,38
6012	112	60	95	18	0,41
6013	113	65	100	18	0,44
6014	114	70	110	20	0,6
6015	115	75	115	20	0,64
6016	116	80	125	22	0,85
6017	117	85	130	22	0,89
6018	118	90	140	24	1,17
6019	119	95	145	24	1,22
6020	120	100	150	24	1,27
6021	121	105	160	26	1,59
6022	122	110	170	28	1,95
6024	124	120	180	28	2,1
6026	126	130	200	33	3,26
6028	128	140	210	33	3,39
6203	203	17	40	12	0,07
6204	204	20	47	14	0,11
6205	205	25	52	15	0,13
6206	206	30	62	16	0,2
6207	207	35	72	17	0,28
6208	208	40	80	18	0,35
6209	209	45	85	19	0,4
6210	210	50	90	20	0,46
6211	211	55	100	21	0,6
6212	212	60	110	22	0,77
6213	213	65	120	23	1,00
6214	214	70	125	24	1,07
6215	215	75	130	25	1,18
6216	216	80	140	26	1,4
6217	217	85	150	28	1,8
6218	218	90	160	30	2,16
6219	219	95	170	32	2,61
6220	220	100	180	34	3,13
6221	221	105	190	36	3,74
6222	222	110	200	38	4,37
6224	224	120	215	40	5,15
6303	303	17	47	14	0,12
6304	304	20	52	15	0,15
6305	305	25	62	17	0,23
6306	306	30	72	19	0,33
6307	307	35	80	21	0,45
6308	308	40	90	23	0,63
6309	309	45	100	25	0,83
6310	310	50	110	27	1,06
6311	311	55	120	29	1,38
6312	312	60	130	31	1,72
6313	313	65	140	33	2,1
6314	314	70	150	35	2,54
6315	315	75	160	37	3,06
6316	316	80	170	39	3,63
6317	317	85	180	41	4,2
6318	318	90	190	43	4,95
6319	319	95	200	45	5,73
6320	320	100	25	47	7,07
6321	321	105	225	49	7,99
6322	322	110	240	50	9,59
6324	324	120	260	55	12,22
6403	403	17	62	17	0,27
6404	404	20	72	19	0,4
6405	405	25	80	21	0,53
6406	406	30	90	23	0,73
6407	407	35	100	25	0,95
6408	408	40	110	27	1,23
6409	409	45	120	29	1,54
6410	410	50	130	31	1,89
6411	411	55	140	33	2,29
6412	412	60	150	35	2,76
6413	413	65	160	37	3,28
6414	414	70	180	42	4,85
6415	415	75	190	45	5,74
6416	416	80	200	48	6,72
6417	417	85	210	52	7,88
6418	418	90	225	54	11,4
61804	1000804	20	32	7	0,02
61805	1000805	25	37	7	0,022
61806	1000806	30	42	7	0,027
61807	1000807	35	47	7	0,031
61808	1000808	40	52	7	0,035
61809	1000809	45	58	7	0,043
61810	1000810	50	65	7	0,057
61811	1000811	55	72	9	0,091
61812	1000812	60	78	10	0,12
61813	1000813	65	85	10	0,13
61814	1000814	70	90	10	0,18
61815	1000815	75	95	10	0,19
61816	1000816	80	100	10	0,22
61817	1000817	85	110	13	0,29
61818	1000818	90	115	13	0,3
61819	1000819	95	120	13	0,32
61820	1000820	100	125	13	0,34
61821	1000821	105	130	13	0,45
61822	1000822	110	140	16	0,6
61824	1000824	120	150	16	0,65
61826	1000826	130	165	18	0,93
61828	1000828	140	175	18	1,08
61830	1000830	150	190	20	1,43
61832	1000832	160	200	20	1,49
61903	1000903	17	30	7	0,018
61904	1000904	20	37	9	0,035
61905	1000905	25	42	9	0,042
61906	1000906	30	47	9	0,049
61907	1000907	35	55	10	0,09
61908	1000908	40	62	12	0,11
61909	1000909	45	68	12	0,15
61910	1000910	50	72	12	0,18
61911	1000911	55	80	13	0,19
61912	1000912	60	85	13	0,26
61913	1000913	65	90	13	0,3
61914	1000914	70	100	16	0,32
61915	1000915	75	105	16	0,38
61916	1000916	80	110	16	0,43
61917	1000917	85	120	18	0,7
61918	1000918	90	125	18	0,73
61919	1000919	95	130	18	0,76
61920	1000920	100	140	20	1,02
61921	1000921	105	145	20	1,05
61922	1000922	110	150	20	1,1
61924	1000924	120	165	22	1,4
61926	1000926	130	180	24	1,9
61928	1000928	140	190	24	2,1
61930	1000930	150	210	28	3,5
61932	1000932	160	220	28	3,7
61948	1000948	240	320	38	9,6
16003	7000103	17	35	8	0,032
16004	7000104	20	42	8	0,05
16005	7000105	25	47	8	0,053
16006	7000106	30	55	9	0,087
16007	7000107	35	62	9	0,111
16008	7000108	40	68	9	0,125
16009	7000109	45	75	10	0,17
16010	7000110	50	80	10	0,19
16011	7000111	55	90	11	0,26
16012	7000112	60	95	11	0,28
16013	7000113	65	100	11	0,3
16014	7000114	70	110	13	0,43
16015	7000115	75	115	13	0,46
16016	7000116	80	125	14	0,6
16017	7000117	85	130	14	0,63
16018	7000118	90	140	16	0,85
16019	7000119	95	145	16	0,89
16020	7000120	100	150	16	0,91
16021	7000121	105	160	18	1,2
16022	7000122	110	170	19	1,46
16024	7000124	120	180	19	1,8
16026	7000126	130	200	22	2,69
16028	7000128	140	210	22	2,86
16030	7000130	150	225	24	3,58

Подшипники шариковые радиальные однорядные с одной защитной шайбой – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
6000 Z	60100	10	26	8	~0,02
6001 Z	60101	12	28	8	~0,02
6002 Z	60102	15	32	9	~0,03
6003 Z	60103	17	35	10	0,04
6004 Z	60104	20	42	12	0,07
6005 Z	60105	25	47	12	0,08
6006 Z	60106	30	55	13	0,12
6007 Z	60107	35	62	14	0,16
6008 Z	60108	40	68	15	0,2
6009 Z	60109	45	75	16	0,25
6010 Z	60110	50	80	16	0,26
6011 Z	60111	55	90	18	0,39
6012 Z	60112	60	95	18	0,42
6013 Z	60113	65	100	18	0,44
6014 Z	60114	70	110	20	0,62
6015 Z	60115	75	115	20	0,64
6016 Z	60116	80	125	22	0,86
6017 Z	60117	85	130	22	0,89
6018 Z	60118	90	140	24	1,16
6020 Z	60120	100	150	24	1,25
6022 Z	60122	110	170	28	2,2
6024 Z	60124	120	180	28	2,39
6203 Z	60203	17	40	12	0,07
6204 Z	60204	20	47	14	0,11
6205 Z	60205	25	52	15	0,13
6206 Z	60206	30	62	16	0,2
6207 Z	60207	35	72	17	0,29
6208 Z	60208	40	80	18	0,37
6209 Z	60209	45	85	19	0,41
6210 Z	60210	50	90	20	0,46
6211 Z	60211	55	100	21	0,61
6212 Z	60212	60	110	22	0,79
6213 Z	60213	65	120	23	1,00
6214 Z	60214	70	125	24	1,09
6215 Z	60215	75	130	25	1,19
6216 Z	60216	80	140	26	1,41
6217 Z	60217	85	150	28	1,79
6218 Z	60218	90	160	30	2,16
6220 Z	60220	100	180	34	3,16
6222 Z	60222	110	200	38	4,52
6224 Z	60224	120	215	40	5,22
6303 Z	60303	17	47	14	0,12
6304 Z	60304	20	52	15	0,14
6305 Z	60305	25	62	17	0,23
6306 Z	60306	30	72	19	0,35
6307 Z	60307	35	80	21	0,46
6308 Z	60308	40	90	23	0,64
6309 Z	60309	45	100	25	0,83
6310 Z	60310	50	110	27	1,08
6311 Z	60311	55	120	29	1,38
6312 Z	60312	60	130	31	1,72
6313 Z	60313	65	140	33	2,1
6314 Z	60314	70	150	35	2,53
6315 Z	60315	75	160	37	3,03
6316 Z	60316	80	170	39	3,62
6317 Z	60317	85	180	41	4,26
6318 Z	60318	90	190	43	4,94
6320 Z	60320	100	215	47	7,01
6321 Z	60321	105	225	49	7,99
6322 Z	60322	110	240	50	9,59
6324 Z	60324	120	260	55	12,22

Подшипники шариковые радиальные однорядные с двумя защитными шайбами – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
6000 ZZ	80100	10	26	8	~0,02
6001 ZZ	80101	12	28	8	~0,02
6002 ZZ	80102	15	32	9	~0,03
6003 ZZ	80103	17	35	10	0,04
6004 ZZ	80104	20	42	12	0,07
6005 ZZ	80105	25	47	12	0,08
6006 ZZ	80106	30	55	13	0,12
6007 ZZ	80107	35	62	14	0,16
6008 ZZ	80108	40	68	15	0,2
6009 ZZ	80109	45	75	16	0,25
6010 ZZ	80110	50	80	16	0,26
6011 ZZ	80111	55	90	18	0,39
6012 ZZ	80112	60	95	18	0,42
6013 ZZ	80113	65	100	18	0,44
6014 ZZ	80114	70	110	20	0,62
6015 ZZ	80115	75	115	20	0,64
6016 ZZ	80116	80	125	22	0,86
6017 ZZ	80117	85	130	22	0,89
6018 ZZ	80118	90	140	24	1,16
6020 ZZ	80120	100	150	24	1,25
6022 ZZ	80122	110	170	28	2,2
6024 ZZ	80124	120	180	28	2,39
6203 ZZ	80203	17	40	12	0,07
6204 ZZ	80204	20	47	14	0,11
6205 ZZ	80205	25	52	15	0,13
6206 ZZ	80206	30	62	16	0,2
6207 ZZ	80207	35	72	17	0,29
6208 ZZ	80208	40	80	18	0,37
6209 ZZ	80209	45	85	19	0,41
6210 ZZ	80210	50	90	20	0,46
6211 ZZ	80211	55	100	21	0,61
6212 ZZ	80212	60	110	22	0,79
6213 ZZ	80213	65	120	23	1
6214 ZZ	80214	70	125	24	1,09
6215 ZZ	80215	75	130	25	1,19
6216 ZZ	80216	80	140	26	1,41
6217 ZZ	80217	85	150	28	1,79
6218 ZZ	80218	90	160	30	2,16
6220 ZZ	80220	100	180	34	3,16
6222 ZZ	80222	110	200	38	4,52
6224 ZZ	80224	120	215	40	5,22
6303 ZZ	80303	17	47	14	0,12
6304 ZZ	80304	20	52	15	0,14
6305 ZZ	80305	25	62	17	0,23
6306 ZZ	80306	30	72	19	0,35
6307 ZZ	80307	35	80	21	0,46
6308 ZZ	80308	40	90	23	0,64
6309 ZZ	80309	45	100	25	0,83
6310 ZZ	80310	50	110	27	1,08
6311 ZZ	80311	55	120	29	1,38
6312 ZZ	80312	60	130	31	1,72
6313 ZZ	80313	65	140	33	2,1
6314 ZZ	80314	70	150	35	2,53
6315 ZZ	80315	75	160	37	3,03
6316 ZZ	80316	80	170	39	3,62
6317 ZZ	80317	85	180	41	4,26
6318 ZZ	80318	90	190	43	4,94
6320 ZZ	80320	100	215	47	7,01
6321 ZZ	80321	105	225	49	7,99
6322 ZZ	80322	110	240	50	9,59
6324 ZZ	80324	120	260	55	12,22
61804 ZZ	1080804	20	32	7	0,02
61805 ZZ	1080805	25	37	7	0,022
61806 ZZ	1080806	30	42	7	0,027
61807 ZZ	1080807	35	47	7	0,031
61808 ZZ	1080808	40	52	7	0,035
61809 ZZ	1080809	45	58	7	0,043
61810 ZZ	1080810	50	65	7	0,057
61811 ZZ	1080811	55	72	9	0,091
61812 ZZ	1080812	60	78	10	0,12
61813 ZZ	1080813	65	85	10	0,13
61814 ZZ	1080814	70	90	10	0,18
61815 ZZ	1080815	75	95	10	0,19
61816 ZZ	1080816	80	100	10	0,22
61817 ZZ	1080817	85	110	13	0,29
61818 ZZ	1080818	90	115	13	0,3
61819 ZZ	1080819	95	120	13	0,32
61820 ZZ	1080820	100	125	13	0,34
61821 ZZ	1080821	105	130	13	0,45
61822 ZZ	1080822	110	140	16	0,6
61824 ZZ	1080824	120	150	16	0,65
61826 ZZ	1080826	130	165	18	0,93
61828 ZZ	1080828	140	175	18	1,08
61830 ZZ	1080830	150	190	20	1,43
61832 ZZ	1080832	160	200	20	1,49
61903 ZZ	1080903	20	37	9	0,035
61904 ZZ	1080904	25	42	9	0,042
61905 ZZ	1080905	30	47	9	0,049
61906 ZZ	1080906	35	55	10	0,09
61907 ZZ	1080907	35	55	10	0,09
61908 ZZ	1080908	40	62	12	0,11
61909 ZZ	1080909	45	68	12	0,15
61910 ZZ	1080910	50	72	12	0,18
61911 ZZ	1080911	55	80	13	0,19
61912 ZZ	1080912	60	85	13	0,26
61913 ZZ	1080913	65	90	13	0,3
61914 ZZ	1080914	70	100	16	0,32
61915 ZZ	1080915	75	105	16	0,38
61916 ZZ	1080916	80	110	16	0,43
61917 ZZ	1080917	85	120	18	0,7
61918 ZZ	1080918	90	125	18	0,73
61919 ZZ	1080919	95	130	18	0,76
61920 ZZ	1080920	100	140	20	1,02
61921 ZZ	1080921	105	145	20	1,05
61922 ZZ	1080922	110	150	20	1,1
61924 ZZ	1080924	120	165	22	1,4
61926 ZZ	1080926	130	180	24	1,9

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С ОДНОСТОРОННИМ УПЛОТНЕНИЕМ – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
6000 RS	160100	10	26	8	~0,02
6001 RS	160101	12	28	8	~0,02
6002 RS	160102	15	32	9	~0,03
6003 RS	160103	17	35	10	0,04
6004 RS	160104	20	42	12	0,07
6005 RS	160105	25	47	12	0,08
6006 RS	160106	30	55	13	0,12
6007 RS	160107	35	62	14	0,16
6008 RS	160108	40	68	15	0,2
6009 RS	160109	45	75	16	0,25
6010 RS	160110	50	80	16	0,26
6011 RS	160111	55	90	18	0,39
6012 RS	160112	60	95	18	0,42
6013 RS	160113	65	100	18	0,44
6014 RS	160114	70	110	20	0,62
6015 RS	160115	75	115	20	0,64
6016 RS	160116	80	125	22	0,86
6017 RS	160117	85	130	22	0,89
6018 RS	160118	90	140	24	1,16
6020 RS	160120	100	150	24	1,25
6022 RS	160122	110	170	28	2,2
6024 RS	160124	120	180	28	2,39
6203 RS	160203	17	40	12	0,07
6204 RS	160204	20	47	14	0,11
6205 RS	160205	25	52	15	0,13
6206 RS	160206	30	62	16	0,2
6207 RS	160207	35	72	17	0,29
6208 RS	160208	40	80	18	0,37
6209 RS	160209	45	85	19	0,41
6210 RS	160210	50	90	20	0,46
6211 RS	160211	55	100	21	0,61
6212 RS	160212	60	110	22	0,79
6213 RS	160213	65	120	23	1
6214 RS	160214	70	125	24	1,09
6215 RS	160215	75	130	25	1,19
6216 RS	160216	80	140	26	1,41
6217 RS	160217	85	150	28	1,79
6218 RS	160218	90	160	30	2,16
6220 RS	160220	100	180	34	3,16
6222 RS	160222	110	200	38	4,52
6224 RS	160224	120	215	40	5,22
6303 RS	160303	17	47	14	0,12
6304 RS	160304	20	52	15	0,14
6305 RS	160305	25	62	17	0,23
6306 RS	160306	30	72	19	0,35
6307 RS	160307	35	80	21	0,46
6308 RS	160308	40	90	23	0,64
6309 RS	160309	45	100	25	0,83
6310 RS	160310	50	110	27	1,08
6311 RS	160311	55	120	29	1,38
6312 RS	160312	60	130	31	1,72
6313 RS	160313	65	140	33	2,1
6314 RS	160314	70	150	35	2,53
6315 RS	160315	75	160	37	3,03
6316 RS	160316	80	170	39	3,62
6317 RS	160317	85	180	41	4,26
6318 RS	160318	90	190	43	4,94
6320 RS	160320	100	215	47	7,01
6321 RS	160321	105	225	49	7,99
6322 RS	160322	110	240	50	9,59
6324 RS	160324	120	260	55	12,22
62203 RS	160503	17	40	16	0,08
62204 RS	160504	20	47	18	0,14
62205 RS	160505	25	52	18	0,15
62206 RS	160506	30	62	20	0,3
62207 RS	160507	35	72	23	0,39
62208 RS	160508	40	80	23	0,45
62209 RS	160509	45	85	23	0,51
62210 RS	160510	50	90	23	0,54
62211 RS	160511	55	100	25	0,7
62212 RS	160512	60	110	28	0,87
62213 RS	160513	65	120	31	1,1
62214 RS	160514	70	125	31	1,21
62303 RS	160603	17	47	19	0,15
62304 RS	160604	20	52	21	0,21
62305 RS	160605	25	62	24	0,24
62306 RS	160606	30	72	27	0,42
62307 RS	160607	35	80	31	0,53
62308 RS	160608	40	90	33	0,85
62309 RS	160609	45	100	36	1,1
62310 RS	160610	50	110	40	1,26
62311 RS	160611	55	120	43	1,5
62312 RS	160612	60	130	46	1,94
62313 RS	160613	65	140	48	2,35
62314 RS	160614	70	150	51	2,75
-	160703	17	62	20	0,3
-	160707	35	72	21	0,31
-	1160304	20	52	18	0,16
-	1160305	25	62	21	0,28
-	3160203	17	40	17,5	0,09
-	3160204	20	47	20,6	0,17
-	3160205	25	52	20,6	0,21
-	3160206	30	62	23,8	0,32
-	3160207	35	72	27	0,47
-	3160208	40	80	30,2	0,6
-	3160209	45	85	30,2	0,65

Подшипники шариковые радиальные однорядные с двухсторонним уплотнением – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
6000 2RS	180100	10	26	8	~0,02
6001 2RS	180101	12	28	8	~0,02
6002 2RS	180102	15	32	9	~0,03
6003 2RS	180103	17	35	10	0,04
6004 2RS	180104	20	42	12	0,07
6005 2RS	180105	25	47	12	0,08
6006 2RS	180106	30	55	13	0,12
6007 2RS	180107	35	62	14	0,16
6008 2RS	180108	40	68	15	0,2
6009 2RS	180109	45	75	16	0,25
6010 2RS	180110	50	80	16	0,26
6011 2RS	180111	55	90	18	0,39
6012 2RS	180112	60	95	18	0,42
6013 2RS	180113	65	100	18	0,44
6014 2RS	180114	70	110	20	0,62
6015 2RS	180115	75	115	20	0,64
6016 2RS	180116	80	125	22	0,86
6017 2RS	180117	85	130	22	0,89
6018 2RS	180118	90	140	24	1,16
6020 2RS	180120	100	150	24	1,25
6022 2RS	180122	110	170	28	2,2
6024 2RS	180124	120	180	28	2,39
6203 2RS	180203	17	40	12	0,07
6204 2RS	180204	20	47	14	0,11
6205 2RS	180205	25	52	15	0,13
6206 2RS	180206	30	62	16	0,2
6207 2RS	180207	35	72	17	0,29
6208 2RS	180208	40	80	18	0,37
6209 2RS	180209	45	85	19	0,41
6210 2RS	180210	50	90	20	0,46
6211 2RS	180211	55	100	21	0,61
6212 2RS	180212	60	110	22	0,79
6213 2RS	180213	65	120	23	1
6214 2RS	180214	70	125	24	1,09
6215 2RS	180215	75	130	25	1,19
6216 2RS	180216	80	140	26	1,41
6217 2RS	180217	85	150	28	1,79
6218 2RS	180218	90	160	30	2,16
6220 2RS	180220	100	180	34	3,16
6222 2RS	180222	110	200	38	4,52
6224 2RS	180224	120	215	40	5,22
6303 2RS	180303	17	47	14	0,12
6304 2RS	180304	20	52	15	0,14
6305 2RS	180305	25	62	17	0,23
6306 2RS	180306	30	72	19	0,35
6307 2RS	180307	35	80	21	0,46
6308 2RS	180308	40	90	23	0,64
6309 2RS	180309	45	100	25	0,83
63102RS	180310	50	110	27	1,08
6311 2RS	180311	55	120	29	1,38
6312 2RS	180312	60	130	31	1,72
6313 2RS	180313	65	140	33	2,1
6314 2RS	180314	70	150	35	2,53
6315 2RS	180315	75	160	37	3,03
6316 2RS	180316	80	170	39	3,62
6317 2RS	180317	85	180	41	4,26
6318 2RS	180318	90	190	43	4,94
6320 2RS	180320	100	215	47	7,01
6321 2RS	180321	105	225	49	7,99
6322 2RS	180322	110	240	50	9,59
6324 2RS	180324	120	260	55	12,22
62203 2RS	180503	17	40	16	0,08
62204 2RS	180504	20	47	18	0,14
62205 2RS	180505	25	52	18	0,15
62206 2RS	180506	30	62	20	0,3
62207 2RS	180507	35	72	23	0,39
62208 2RS	180508	40	80	23	0,45
62209 2RS	180509	45	85	23	0,51
62210 2RS	180510	50	90	23	0,54
62211 2RS	180511	55	100	25	0,7
62212 2RS	180512	60	110	28	0,87
62213 2RS	180513	65	120	31	1,1
62214 2RS	180514	70	125	31	1,21
62303 2RS	180603	17	47	19	0,15
62304 2RS	180604	20	52	21	0,21
62305 2RS	180605	25	62	24	0,24
62306 2RS	180606	30	72	27	0,42
62307 2RS	180607	35	80	31	0,53
62308 2RS	180608	40	90	33	0,85
62309 2RS	180609	45	100	36	1,1
62310 2RS	180610	50	110	40	1,26
62311 2RS	180611	55	120	43	1,5
62312 2RS	180612	60	130	46	1,94
62313 2RS	180613	65	140	48	2,35
62314 2RS	180614	70	150	51	2,75
-	180703	17	62	20	0,29
-	180704	20	42	13	0,06
-	180705	25	52	10	0,1
-	180706	30	78	28	0,35
-	180707	35	80	23	0,46
-	180712	60	110	24	0,85
-	1180304	20	52	18	0,17
-	1180305	25	62	21	0,28
61804 2RS	1180804	20	32	7	0,02
61805 2RS	1180805	25	37	7	0,022
61806 2RS	1180806	30	42	7	0,027
61807 2RS	1180807	35	47	7	0,031
61808 2RS	1180808	40	52	7	0,035
61809 2RS	1180809	45	58	7	0,043
61810 2RS	1180810	50	65	7	0,057
61811 2RS	1180811	55	72	9	0,091
61812 2RS	1180812	60	78	10	0,12
61813 2RS	1180813	65	85	10	0,13
61814 2RS	1180814	70	90	10	0,18
61815 2RS	1180815	75	95	10	0,19
61816 2RS	1180816	80	100	10	0,22
61817 2RS	1180817	85	110	13	0,29
61818 2RS	1180818	90	115	13	0,3
61819 2RS	1180819	95	120	13	0,32
61820 2RS	1180820	100	125	13	0,34
61821 2RS	1180821	105	130	13	0,45
61822 2RS	1180822	110	140	16	0,6
61824 2RS	1180824	120	150	16	0,65
61826 2RS	1180826	130	165	18	0,93
61828 2RS	1180828	140	175	18	1,08
61830 2RS	1180830	150	190	20	1,43
61832 2RS	1180832	160	200	20	1,49
61903 2RS	1180903	20	37	9	0,035
61904 2RS	1180904	25	42	9	0,042
61905 2RS	1180905	30	47	9	0,049
61906 2RS	1180906	35	55	10	0,09
61907 2RS	1180907	35	55	10	0,09
61908 2RS	1180908	40	62	12	0,11
61909 2RS	1180909	45	68	12	0,15
61910 2RS	1180910	50	72	12	0,18
61911 2RS	1180911	55	80	13	0,19
61912 2RS	1180912	60	85	13	0,26
61913 2RS	1180913	65	90	13	0,3
61914 2RS	1180914	70	100	16	0,32
61915 2RS	1180915	75	105	16	0,38
61916 2RS	1180916	80	110	16	0,43
61917 2RS	1180917	85	120	18	0,7
61918 2RS	1180918	90	125	18	0,73
61919 2RS	1180919	95	130	18	0,76
61920 2RS	1180920	100	140	20	1,02
61921 2RS	1180921	105	145	20	1,05
61922 2RS	1180922	110	150	20	1,1
61924 2RS	1180924	120	165	22	1,4
61926 2RS	1180926	130	180	24	1,9
61928 2RS	1180928	140	190	24	2,1
61930 2RS	1180930	150	210	28	3,5
61932 2RS	1180932	160	220	28	3,7
16003 2RS	7180103	17	35	8	0,032
16004 2RS	7180104	20	42	8	0,05
16005 2RS	7180105	25	47	8	0,053
16006 2RS	7180106	30	55	9	0,087
16007 2RS	7180107	35	62	9	0,111
16008 2RS	7180108	40	68	9	0,125
16009 2RS	7180109	45	75	10	0,17
16010 2RS	7180110	50	80	10	0,19
16011 2RS	7180111	55	90	11	0,26
16012 2RS	7180112	60	95	11	0,28
16013 2RS	7180113	65	100	11	0,3
16014 2RS	7180114	70	110	13	0,43
16015 2RS	7180115	75	115	13	0,46
16016 2RS	7180116	80	125	14	0,6
16017 2RS	7180117	85	130	14	0,63
16018 2RS	7180118	90	140	16	0,85
16019 2RS	7180119	95	145	16	0,89
16020 2RS	7180120	100	150	16	0,91
16021 2RS	7180121	105	160	18	1,2
16022 2RS	7180122	110	170	19	1,46
16024 2RS	7180124	120	180	19	1,8
16026 2RS	7180126	130	200	22	2,69
16028 2RS	7180128	140	210	22	2,86
16030 2RS	7180130	150	225	24	3,58
-	2180120	100	150	30	1,53
-	3180203	17	40	17,5	0,09
-	3180204	20	47	20,6	0,17
-	3180205	25	52	20,6	0,21
-	3180206	30	62	23,8	0,32
-	3180207	35	72	27	0,47
-	3180208	40	80	30,2	0,6
-	3180209	45	85	30,2	0,65

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С КАНАВКОЙ НА НАРУЖНОМ КОЛЬЦЕ – таблица размеров

Подшипники шариковые радиальные однорядные с канавкой на наружном кольцом

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	D3 мм	a мм	b мм	Вес кг
6000 N	50100	10	26	8	-	-	0.7	~0,02
6001 N	50101	12	28	8	-	-	-	~0,02
6002 N	50102	15	32	9	-	-	-	~0,03
6003 N	50103	17	35	10	33,17	2,06	1,35	0,04
6004 N	50104	20	42	12	39,75	2,06	1,35	0,07
6005 N	50105	25	47	12	39,75	2,06	1,35	0,08
6006 N	50106	30	55	13	52,6	2,08	1,35	0,12
6007 N	50107	35	62	14	59,61	2,08	1,9	0,15
6008 N	50108	40	68	15	64,82	2,49	1,9	0,19
6009 N	50109	45	75	16	72,83	2,49	1,9	0,24
6010 N	50110	50	80	16	76,81	2,49	1,9	0,25
6011 N	50111	55	90	18	86,79	2,87	2,7	0,37
6012 N	50112	60	95	18	91,82	2,87	2,7	0,4
6013 N	50113	65	100	18	96,8	2,87	2,7	0,42
6014 N	50114	70	110	20	106,81	2,87	2,7	0,57
6015 N	50115	75	115	20	111,81	2,87	2,7	0,6
6016 N	50116	80	125	22	120,22	2,87	3,1	0,8
6017 N	50117	85	130	22	125,22	2,87	3,1	0,83
6018 N	50118	90	140	24	135,23	3,71	3,1	1,1
6020 N	50120	100	150	24	145,24	3,71	3,1	1,16
6021 N	50121	105	160	26	155,22	3,71	3,1	1,48
6022 N	50122	110	170	28	163,65	3,71	3,5	1,79
6024 N	50124	120	180	28	173,66	3,71	3,5	1,92
6203 N	50203	17	40	12	38,1	2,05	1,3	0,07
6204 N	50204	20	47	14	44,6	2,45	1,3	0,11
6205 N	50205	25	52	15	49,7	2,45	1,3	0,13
6206 N	50206	30	62	16	59,6	3,25	1,5	0,2
6207 N	50207	35	72	17	68,8	3,25	1,9	0,28
6208 N	50208	40	80	18	76,8	3,25	1,9	0,34
6209 N	50209	45	85	19	81,1	3,25	1,9	0,4
6210 N	50210	50	90	20	86,8	3,25	2,7	0,45
6211 N	50211	55	100	21	96,8	3,25	2,7	0,59
6212 N	50212	60	110	22	106,8	3,28	2,7	0,76
6213 N	50213	65	120	23	115,2	4,05	3,1	0,98
6214 N	50214	70	125	24	120,2	4,05	3,1	1,04
6215 N	50215	75	130	25	125,4	4,05	3,1	1,16
6216 N	50216	80	140	26	135,2	4,9	3,1	1,38
6217 N	50217	85	150	28	145,2	4,9	3,1	1,77
6218 N	50218	90	160	30	155,2	4,9	3,1	2,13
6219 N	50219	95	170	32	163,6	5,69	3,5	2,55
6220 N	50220	100	180	34	173,6	5,69	3,5	3,04
6222 N	50222	110	200	38	193,6	5,69	3,5	4,28
6303 N	50303	17	47	14	44,6	2,45	1,3	0,11
6304 N	50304	20	52	15	49,7	2,45	1,3	0,14
6305 N	50305	25	62	17	59,6	3,25	1,9	0,23
6306 N	50306	30	72	19	68,8	3,25	1,9	0,33
6307 N	50307	35	80	21	76,8	3,25	1,9	0,44
6308 N	50308	40	90	23	86,8	3,25	2,7	0,62
6309 N	50309	45	100	25	96,8	3,25	2,7	0,82
6310 N	50310	50	110	27	106,8	3,25	2,7	1,05
6311 N	50311	55	120	29	115,2	4,05	3,1	1,35
6312 N	50312	60	130	31	125,2	4,05	3,1	1,69
6313 N	50313	65	140	33	135,2	4,9	3,1	2,07
6314 N	50314	70	150	35	145,2	4,9	3,1	2,51
6315 N	50315	75	160	37	155,2	4,9	3,1	3,03
6316 N	50316	80	170	39	163,6	5,7	3,5	3,59
6317 N	50317	85	180	41	173,6	5,7	3,5	4,14
6318 N	50318	90	190	43	183,6	5,7	3,5	4,87
6319 N	50319	95	200	45	193,6	5,7	3,5	5,63
6406 N	50406	30	90	23	86,8	3,25	2,7	0,72
6407 N	50407	35	100	25	96,8	3,25	2,7	0,94
6408 N	50408	40	110	27	106,8	3,25	2,7	1,22
6409 N	50409	45	120	29	115,2	4,05	3,1	1,52
6410 N	50410	50	130	31	125,2	4,05	3,1	1,87
6411 N	50411	55	140	33	135,2	4,9	3,1	2,26
6412 N	50412	60	150	35	145,2	4,9	3,1	2,73
6413 N	50413	65	160	37	155,2	4,9	3,1	3,24
6414 N	50414	70	180	42	173,6	5,7	3,5	4,8
6415 N	50415	75	190	45	183,6	5,7	3,8	5,68

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С КАНАВКОЙ НА НАРУЖНОМ КОЛЬЦЕ И С ОДНОЙ ЗАЩИТНОЙ ШАЙБОЙ – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	D3 мм	a мм	b мм	Вес кг
6000 ZN	150100	10	26	8	-	-	-	~0,02
6001 ZN	150101	12	28	8	-	-	-	~0,02
6002 ZN	150102	15	32	9	-	-	-	~0,03
6003 ZN	150103	17	35	10	33,17	2,06	1,35	0,04
6004 ZN	150104	20	42	12	39,75	2,06	1,35	0,07
6005 ZN	150105	25	47	12	39,75	2,06	1,35	0,08
6006 ZN	150106	30	55	13	52,6	2,08	1,35	0,12
6007 ZN	150107	35	62	14	59,61	2,08	1,9	0,15
6008 ZN	150108	40	68	15	64,82	2,49	1,9	0,19
6009 ZN	150109	45	75	16	72,83	2,49	1,9	0,24
6010 ZN	150110	50	80	16	76,81	2,49	1,9	0,25
6011 ZN	150111	55	90	18	86,79	2,87	2,7	0,37
6012 ZN	150112	60	95	18	91,82	2,87	2,7	0,4
6013 ZN	150113	65	100	18	96,8	2,87	2,7	0,42
6014 ZN	150114	70	110	20	106,81	2,87	2,7	0,57
6015 ZN	150115	75	115	20	111,81	2,87	2,7	0,6
6016 ZN	150116	80	125	22	120,22	2,87	3,1	0,8
6203 ZN	150203	17	40	12	38,1	2,05	1,3	0,07
6204 ZN	150204	20	47	14	44,6	2,45	1,3	0,11
6205 ZN	150205	25	52	15	49,7	2,45	1,3	0,13
6206 ZN	150206	30	62	16	59,6	3,25	1,5	0,2
6207 ZN	150207	35	72	17	68,8	3,25	1,9	0,28
6208 ZN	150208	40	80	18	76,8	3,25	1,9	0,34
6209 ZN	150209	45	85	19	81,1	3,25	1,9	0,4
6210 ZN	150210	50	90	20	86,8	3,25	2,7	0,45
6211 ZN	150211	55	100	21	96,8	3,25	2,7	0,59
6212 ZN	150212	60	110	22	106,8	3,28	2,7	0,76
6213 ZN	150213	65	120	23	115,2	4,05	3,1	0,98
6214 ZN	150214	70	125	24	120,2	4,05	3,1	1,04
6215 ZN	150215	75	130	25	125,4	4,05	3,1	1,16
6216 ZN	150216	80	140	26	135,2	4,9	3,1	1,38
6217 ZN	150217	85	150	28	145,2	4,9	3,1	1,77
6218 ZN	150218	90	160	30	155,2	4,9	3,1	2,13
6219 ZN	150219	95	170	32	163,6	5,69	3,5	2,55
6220 ZN	150220	100	180	34	173,6	5,69	3,5	3,04
6222 ZN	150222	110	200	38	193,6	5,69	3,5	4,28
6303 ZN	150303	17	47	14	44,6	2,45	1,3	0,11
6304 ZN	150304	20	52	15	49,7	2,45	1,3	0,14
6305 ZN	150305	25	62	17	59,6	3,25	1,9	0,23
6306 ZN	150306	30	72	19	68,8	3,25	1,9	0,33
6307 ZN	150307	35	80	21	76,8	3,25	1,9	0,44
6308 ZN	150308	40	90	23	86,8	3,25	2,7	0,62
6309 ZN	150309	45	100	25	96,8	3,25	2,7	0,82
6310 ZN	150310	50	110	27	106,8	3,25	2,7	1,05
6311 ZN	150311	55	120	29	115,2	4,05	3,1	1,35
6312 ZN	150312	60	130	31	125,2	4,05	3,1	1,69
6313 ZN	150313	65	140	33	135,2	4,9	3,1	2,07
6314 ZN	150314	70	150	35	145,2	4,9	3,1	2,51
6315 ZN	150315	75	160	37	155,2	4,9	3,1	3,03
6316 ZN	150316	80	170	39	163,6	5,7	3,5	3,59
6317 ZN	150317	85	180	41	173,6	5,7	3,5	4,14
6318 ZN	150318	90	190	43	183,6	5,7	3,5	4,87
6319 ZN	150319	95	200	45	193,6	5,7	3,5	5,63
6406 ZN	150406	30	90	23	86,8	3,25	2,7	0,72
6407 ZN	150407	35	100	25	96,8	3,25	2,7	0,94
6408 ZN	150408	40	110	27	106,8	3,25	2,7	1,22
6409 ZN	150409	45	120	29	115,2	4,05	3,1	1,52
6410 ZN	150410	50	130	31	125,2	4,05	3,1	1,87
6411 ZN	150411	55	140	33	135,2	4,9	3,1	2,26
6412 ZN	150412	60	150	35	145,2	4,9	3,1	2,73
6414 ZN	150414	70	180	42	173,6	5,7	3,5	4,8
6415 ZN	150415	75	190	45	183,6	5,7	3,8	5,68

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С КАНАВКОЙ НА НАРУЖНОМ КОЛЬЦЕ И С ДВУМЯ ЗАЩИТНЫМИ ШАЙБАМИ – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	D3 мм	a мм	b мм	Вес кг
6000 ZZN	450100	10	26	8	-	-	-	~0,02
6001 ZZN	450101	12	28	8	-	-	-	~0,02
6002 ZZN	450102	15	32	9	-	-	-	~0,03
6003 ZZN	450103	17	35	10	33,17	2,06	1,35	0,04
6004 ZZN	450104	20	42	12	39,75	2,06	1,35	0,07
6005 ZZN	450105	25	47	12	39,75	2,06	1,35	0,08
6006 ZZN	450106	30	55	13	52,6	2,08	1,35	0,12
6007 ZZN	450107	35	62	14	59,61	2,08	1,9	0,15
6008 ZZN	450108	40	68	15	64,82	2,49	1,9	0,19
6009 ZZN	450109	45	75	16	72,83	2,49	1,9	0,24
6010 ZZN	450110	50	80	16	76,81	2,49	1,9	0,25
6011 ZZN	450111	55	90	18	86,79	2,87	2,7	0,37
6012 ZZN	450112	60	95	18	91,82	2,87	2,7	0,4
6013 ZZN	450113	65	100	18	96,8	2,87	2,7	0,42
6014 ZZN	450114	70	110	20	106,81	2,87	2,7	0,57
6015 ZZN	450115	75	115	20	111,81	2,87	2,7	0,6
6016 ZZN	450116	80	125	22	120,22	2,87	3,1	0,8
6203 ZZN	450203	17	40	12	38,1	2,05	1,3	0,07
6204 ZZN	450204	20	47	14	44,6	2,45	1,3	0,11
6205 ZZN	450205	25	52	15	49,7	2,45	1,3	0,13
6206 ZZN	450206	30	62	16	59,6	3,25	1,5	0,2
6207 ZZN	450207	35	72	17	68,8	3,25	1,9	0,28
6208 ZZN	450208	40	80	18	76,8	3,25	1,9	0,34
6209 ZZN	450209	45	85	19	81,1	3,25	1,9	0,4
6210 ZZN	450210	50	90	20	86,8	3,25	2,7	0,45
6211 ZZN	450211	55	100	21	96,8	3,25	2,7	0,59
6212 ZZN	450212	60	110	22	106,8	3,28	2,7	0,76
6213 ZZN	450213	65	120	23	115,2	4,05	3,1	0,98
6214 ZZN	450214	70	125	24	120,2	4,05	3,1	1,04
6215 ZZN	450215	75	130	25	125,4	4,05	3,1	1,16
6216 ZZN	450216	80	140	26	135,2	4,9	3,1	1,38
6217 ZZN	450217	85	150	28	145,2	4,9	3,1	1,77
6218 ZZN	450218	90	160	30	155,2	4,9	3,1	2,13
6303 ZZN	450303	17	47	14	44,6	2,45	1,3	0,11
6304 ZZN	450304	20	52	15	49,7	2,45	1,3	0,14
6305 ZZN	450305	25	62	17	59,6	3,25	1,9	0,23
6306 ZZN	450306	30	72	19	68,8	3,25	1,9	0,33
6307 ZZN	450307	35	80	21	76,8	3,25	1,9	0,44
6308 ZZN	450308	40	90	23	86,8	3,25	2,7	0,62
6309 ZZN	450309	45	100	25	96,8	3,25	2,7	0,82
6310 ZZN	450310	50	110	27	106,8	3,25	2,7	1,05
6311 ZZN	450311	55	120	29	115,2	4,05	3,1	1,35
6312 ZZN	450312	60	130	31	125,2	4,05	3,1	1,69
6313 ZZN	450313	65	140	33	135,2	4,9	3,1	2,07
6314 ZZN	450314	70	150	35	145,2	4,9	3,1	2,51
6315 ZZN	450315	75	160	37	155,2	4,9	3,1	3,03
6316 ZZN	450316	80	170	39	163,6	5,7	3,5	3,59
6317 ZZN	450317	85	180	41	173,6	5,7	3,5	4,14
6318 ZZN	450318	90	190	43	183,6	5,7	3,5	4,87
6319 ZZN	450319	95	200	45	193,6	5,7	3,5	5,63

ПОДШИПНИКИ ШАРИКОВЫЕ РАДИАЛЬНЫЕ ОДНОРЯДНЫЕ С КАНАВКОЙ НА НАРУЖНОМ КОЛЬЦЕ И С ДВУХСТОРОННИМ УПЛОТНЕНИЕМ – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	D3 мм	a мм	b мм	Вес кг
6000 2RSN	750100	10	26	8	-	-	-	~0,02
6001 2RSN	750101	12	28	8	-	-	-	~0,02
6002 2RSN	750102	15	32	9	-	-	-	~0,03
6003 2RSN	750103	17	35	10	33,17	2,06	1,35	0,04
6004 2RSN	750104	20	42	12	39,75	2,06	1,35	0,07
6005 2RSN	750105	25	47	12	39,75	2,06	1,35	0,08
6006 2RSN	750106	30	55	13	52,6	2,08	1,35	0,12
6007 2RSN	750107	35	62	14	59,61	2,08	1,9	0,15
6008 2RSN	750108	40	68	15	64,82	2,49	1,9	0,19
6009 2RSN	750109	45	75	16	72,83	2,49	1,9	0,24
6010 2RSN	750110	50	80	16	76,81	2,49	1,9	0,25
6011 2RSN	750111	55	90	18	86,79	2,87	2,7	0,37
6012 2RSN	750112	60	95	18	91,82	2,87	2,7	0,4
6013 2RSN	750113	65	100	18	96,8	2,87	2,7	0,42
6014 2RSN	750114	70	110	20	106,81	2,87	2,7	0,57
6015 2RSN	750115	75	115	20	111,81	2,87	2,7	0,6
6016 2RSN	750116	80	125	22	120,22	2,87	3,1	0,8
6017 2RSN	750117	85	130	22	125,22	2,87	3,1	0,83
6018 2RSN	750118	90	140	24	135,23	3,71	3,1	1,11
6019 2RSN	750119	95	145	24	140,23	3,71	3,1	1,17
6203 2RSN	750203	17	40	12	38,1	2,05	1,3	0,07
6204 2RSN	750204	20	47	14	44,6	2,45	1,3	0,11
6205 2RSN	750205	25	52	15	49,7	2,45	1,3	0,13
6206 2RSN	750206	30	62	16	59,6	3,25	1,5	0,2
6207 2RSN	750207	35	72	17	68,8	3,25	1,9	0,28
6208 2RSN	750208	40	80	18	76,8	3,25	1,9	0,34
6209 2RSN	750209	45	85	19	81,1	3,25	1,9	0,4
6210 2RSN	750210	50	90	20	86,8	3,25	2,7	0,45
6211 2RSN	750211	55	100	21	96,8	3,25	2,7	0,59
6212 2RSN	750212	60	110	22	106,8	3,28	2,7	0,76
6213 2RSN	750213	65	120	23	115,2	4,05	3,1	0,98
6214 2RSN	750214	70	125	24	120,2	4,05	3,1	1,04
6215 2RSN	750215	75	130	25	125,4	4,05	3,1	1,16
6216 2RSN	750216	80	140	26	135,2	4,9	3,1	1,38
6303 2RSN	750303	17	47	14	44,6	2,45	1,3	0,11
6304 2RSN	750304	20	52	15	49,7	2,45	1,3	0,14
6305 2RSN	750305	25	62	17	59,6	3,25	1,9	0,23
6306 2RSN	750306	30	72	19	68,8	3,25	1,9	0,33
6307 2RSN	750307	35	80	21	76,8	3,25	1,9	0,44
6308 2RSN	750308	40	90	23	86,8	3,25	2,7	0,62
6309 2RSN	750309	45	100	25	96,8	3,25	2,7	0,82
6310 2RSN	750310	50	110	27	106,8	3,25	2,7	1,05
6311 2RSN	750311	55	120	29	115,2	4,05	3,1	1,35
6312 2RSN	750312	60	130	31	125,2	4,05	3,1	1,69
6313 2RSN	750313	65	140	33	135,2	4,9	3,1	2,07
6314 2RSN	750314	70	150	35	145,2	4,9	3,1	2,51
6315 2RSN	750315	75	160	37	155,2	4,9	3,1	3,03
6316 2RSN	750316	80	170	39	163,6	5,7	3,5	3,58

РАДИАЛЬНО-УПОРНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ

Подшипники шариковые радиально-упорные однорядные неразъемные – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
7203 B	66203	17	40	12	0,07
7204 B	66204	20	47	14	0,11
7205 B	66205	25	52	15	0,14
7206 B	66206	30	62	16	0,2
7207 B	66207	35	72	17	0,29
7208 B	66208	40	80	18	0,37
7209 B	66209	45	85	19	0,43
7210 B	66210	50	90	20	0,48
7211 B	66211	55	100	21	0,63
7212 B	66212	60	110	22	0,8
7213 B	66213	65	120	23	1
7214 B	66214	70	125	24	1,1
7215 B	66215	75	130	25	1,48
7216 B	66216	80	140	26	1,84
7217 B	66217	85	150	28	2,21
7218 B	66218	90	160	30	2,26
7219 B	66219	95	170	32	2,63
7220 B	66220	100	180	34	3,32
7222 B	66222	110	200	38	4,62
7224 B	66224	120	215	40	5,48
7303 B	66303	17	47	14	0,12
7304 B	66304	20	52	15	0,16
7305 B	66305	25	62	17	0,25
7306 B	66306	30	72	19	0,38
7307 B	66307	35	80	21	0,51
7308 B	66308	40	90	23	0,7
7309 B	66309	45	100	25	0,93
7310 B	66310	50	110	27	1,2
7311 B	66311	55	120	29	1,55
7312 B	66312	60	130	31	1,94
7313 B	66313	65	140	33	2,38
7314 B	66314	70	150	35	2,89
7315 B	66315	75	160	37	3,47
7316 B	66316	80	170	39	4,12
7317 B	66317	85	180	41	4,84
7318 B	66318	90	190	43	5,65
7319 B	66319	95	200	45	6,25
7320 B	66320	100	215	47	8,04
7322 B	66322	110	240	50	10,8
7330 B	66330	150	320	65	24,4
7405 B	66405	25	80	21	0,5
7406 B	66406	30	90	23	0,77
7407 B	66407	35	100	25	1,05
7408 B	66408	40	110	27	1,37
7409 B	66409	45	120	29	1,75
7410 B	66410	50	130	31	2,17
7411 B	66411	55	140	33	2,3
7412 B	66412	60	150	35	3,37
7413 B	66413	65	160	37	3,4
7414 B	66414	70	180	42	5,74
7415 B	66415	75	190	45	5,9
7416 B	66416	80	200	48	7,25
7417 B	66417	85	210	52	8
7432 B	66432	160	400	88	59,8
7003 C	36103	17	35	10	0,04
7004 C	36104	20	42	12	0,07
7005 C	36105	25	47	12	0,08
7006 C	36106	30	55	13	0,12
7007 C	36107	35	62	14	0,16
7008 C	36108	40	68	15	0,2
7009 C	36109	45	75	16	0,25
7010 C	36110	50	80	16	0,27
7011 C	36111	55	90	18	0,4
7012 C	36112	60	95	18	0,42
7013 C	36113	65	100	18	0,45
7014 C	36114	70	110	20	0,62
7015 C	36115	75	115	20	0,66
7016 C	36116	80	125	22	0,88
7017 C	36117	85	130	22	0,92
7018 C	36118	90	140	24	1,19
7020 C	36120	100	150	24	1,29
7022 C	36122	110	170	28	2,02
7203 C	36203	17	40	12	0,07
7204 C	36204	20	47	14	0,11
7205 C	36205	25	52	15	0,14
7206 C	36206	30	62	16	0,2
7207 C	36207	35	72	17	0,29
7208 C	36208	40	80	18	0,37
7209 C	36209	45	85	19	0,43
7210 C	36210	50	90	20	0,48
7211 C	36211	55	100	21	0,63
7212 C	36212	60	110	22	0,8
7213 C	36213	65	120	23	1
7214 C	36214	70	125	24	1,1
7215 C	36215	75	130	25	1,48
7216 C	36216	80	140	26	1,84
7217 C	36217	85	150	28	2,21
7218 C	36218	90	160	30	2,26
7219 C	36219	95	170	32	2,63
7220 C	36220	100	180	34	3,32
7003 AC	46103	17	35	10	0,04
7004 AC	46104	20	42	12	0,07
7005 AC	46105	25	47	12	0,08
7006 AC	46106	30	55	13	0,12
7007 AC	46107	35	62	14	0,16
7008 AC	46108	40	68	15	0,2
7009 AC	46109	45	75	16	0,25
7010 AC	46110	50	80	16	0,27
7011 AC	46111	55	90	18	0,4
7012 AC	46112	60	95	18	0,42
7013 AC	46113	65	100	18	0,45
7014 AC	46114	70	110	20	0,62
7015 AC	46115	75	115	20	0,66
7016 AC	46116	80	125	22	0,88
7017 AC	46117	85	130	22	0,92
7018 AC	46118	90	140	24	1,19
7020 AC	46120	100	150	24	1,29
7022 AC	46122	110	170	28	2,02
7024 AC	46124	120	180	28	2,17
7026 AC	46126	130	200	33	3,28
7028 AC	46128	140	210	33	3,48
7203 AC	46203	17	40	12	0,07
7204 AC	46204	20	47	14	0,11
7205 AC	46205	25	52	15	0,14
7206 AC	46206	30	62	16	0,2
7207 AC	46207	35	72	17	0,29
7208 AC	46208	40	80	18	0,37
7209 AC	46209	45	85	19	0,43
7210 AC	46210	50	90	20	0,48
7211 AC	46211	55	100	21	0,63
7212 AC	46212	60	110	22	0,8
7213 AC	46213	65	120	23	1
7214 AC	46214	70	125	24	1,1
7215 AC	46215	75	130	25	1,48
7216 AC	46216	80	140	26	1,84
7217 AC	46217	85	150	28	2,21
7218 AC	46218	90	160	30	2,26
7220 AC	46220	100	180	34	3,32
7222 AC	46222	110	200	38	4,62
7224 AC	46224	120	215	40	5,48
7234 AC	46234	170	310	52	19,3
7303 AC	46303	17	47	14	0,12
7304 AC	46304	20	52	15	0,16
7305 AC	46305	25	62	17	0,25
7306 AC	46306	30	72	19	0,38
7307 AC	46307	35	80	21	0,51
7308 AC	46308	40	90	23	0,7
7309 AC	46309	45	100	25	0,93
7310 AC	46310	50	110	27	1,2
7311 AC	46311	55	120	29	1,55
7312 AC	46312	60	130	31	1,94
7313 AC	46313	65	140	33	2,38
7314 AC	46314	70	150	35	2,89
7315 AC	46315	75	160	37	3,47
7316 AC	46316	80	170	39	4,12
7317 AC	46317	85	180	41	4,84
7318 AC	46318	90	190	43	5,65
7319 AC	46319	95	200	45	6,25
7320 AC	46320	100	215	47	8,04
7324 AC	46324	120	260	55	13,7
7330 AC	46330	150	320	65	24,4
7416 AC	46416	80	200	48	8,67

Подшипники шариковые радиально-упорные двухрядные – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
3203	3056203	17	40	17,5	0,1
3204	3056204	20	47	20,6	0,17
3205	3056205	25	52	20,6	0,19
3206	3056206	30	62	23,8	0,31
3207	3056207	35	72	27	0,48
3208	3056208	40	80	30,2	0,65
3209	3056209	45	85	30,2	0,7
3210	3056210	50	90	30,2	0,74
3211	3056211	55	100	33,3	1,05
3212	3056212	60	110	36,5	1,36
3213	3056213	65	120	38,1	1,76
3214	3056214	70	125	39,7	1,93
3215	3056215	75	130	41,3	2,08
3216	3056216	80	140	44,4	2,64
3217	3056217	85	150	49,2	3,39
3218	3056218	90	160	52,4	4,14
3219	3056219	95	170	55,6	5
3220	3056220	110	200	69,8	8,79
3222	3056222	110	200	69.8	8,79
3303	3056303	17	47	22,2	0,19
3304	3056304	20	52	22,2	0,23
3305	3056305	25	62	25,4	0,37
3306	3056306	30	72	30,2	0,58
3307	3056307	35	80	34,9	0,78
3308	3056308	40	90	36,5	1,05
3309	3056309	45	100	39,7	1,41
3310	3056310	50	110	44,4	1,9
3311	3056311	55	120	49,2	2,48
3312	3056312	60	130	54	3,17
3313	3056313	65	140	58,7	4,01
3314	3056314	70	150	63,5	5,04
3315	3056315	75	160	68,3	6,16
3316	3056316	80	170	68,3	6,93
3317	3056317	85	180	73	8,3
3318	3056318	90	190	73	9,23
3319	3056319	95	200	77,8	11,4
3320	3056320	100	215	82,6	14,2
3321	3056321	105	225	87,3	16,4
3322	3056322	110	240	92,1	19,9

УПОРНЫЕ ШАРИКОВЫЕ ПОДШИПНИКИ

Подшипники шариковые упорные одинарные – таблица размеров

Подшипники шариковые упорные одинарные Упорные шариковые подшипники имеют такие габаритные размеры:

d – номинальный диаметр отверстия тугого кольца одинарного подшипника;

d1 – номинальный наружный диаметр тугого кольца одинарного подшипника;

D – номинальный наружный диаметр свободного кольца;

D1 – номинальный диаметр отверстия свободного кольца;

T – высота подшипника.

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	d1 мм	D мм	D1 мм	T мм	Вес кг
51104	8104	20	35	35	20,2	10	0,04
51105	8105	25	42	42	25,2	11	0,06
51106	8106	30	47	47	30,2	11	0,07
51107	8107	35	52	52	35,2	12	0,08
51108	8108	40	60	60	40,2	13	0,12
51109	8109	45	65	65	45,2	14	0,15
51110	8110	50	70	70	50,2	14	0,16
51111	8111	55	78	78	55,2	16	0,24
51112	8112	60	85	85	60,2	17	0,29
51113	8113	65	90	90	65,2	18	0,34
51114	8114	70	95	95	70,2	18	0,36
51115	8115	75	100	100	75,2	19	0,42
51116	8116	80	105	105	80,2	19	0,43
51117	8117	85	110	110	85,2	19	0,46
51118	8118	90	120	120	90,2	22	0,68
51120	8120	100	135	135	100,2	25	0,99
51122	8122	110	145	145	110,2	25	1,08
51124	8124	120	155	155	120,2	25	1,16
51126	8126	130	170	170	130,3	30	1,87
51128	8128	140	180	180	140,3	31	2,07
51130	8130	150	190	190	150,3	31	2,2
51132	8132	160	200	200	160,3	31	2,33
51134	8134	170	215	215	170,3	34	3,31
51136	8136	180	225	225	180,3	34	3,48
51140	8140	200	250	250	200,3	37	4,24
51144	8144	220	270	270	220,3	37	4,62
51148	8148	240	300	300	240,3	45	7,55
51152	8152	260	320	320	260,3	45	8,11
51156	8156	280	350	350	280,3	53	12,2
51164	8164	320	400	400	320,4	63	18,9
51172	8172	360	440	440	360,4	65	21,8
51204	8204	20	40	40	20,2	14	0,08
51205	8205	25	47	47	25,2	15	0,12
51206	8206	30	52	52	30,2	16	0,14
51207	8207	35	62	62	35,2	18	0,22
51208	8208	40	68	68	40,2	19	0,27
51209	8209	45	73	73	45,2	20	0,32
51210	8210	50	78	78	50,2	22	0,39
51211	8211	55	90	90	55,2	25	0,61
51212	8212	60	95	95	60,2	26	0,69
51213	8213	65	100	100	65,2	27	0,77
51214	8214	70	105	105	70,2	27	0,81
51215	8215	75	110	110	75,2	27	0,86
51216	8216	80	115	115	80,2	28	0,95
51217	8217	85	125	125	85,2	31	1,29
51218	8218	90	135	135	90,2	35	1,77
51220	8220	100	150	150	100,2	38	2,36
51222	8222	110	160	160	110,2	38	2,57
51224	8224	120	170	170	120,2	39	2,86
51226	8226	130	190	190	130,2	45	4,19
51228	8228	140	200	200	140,3	46	4,88
51230	8230	150	215	215	150,3	50	6,19
51236	8236	180	250	250	180,3	56	8,85
51240	8240	200	280	280	200,3	62	12,4
51244	8244	220	300	300	220,3	63	13,7
51256	8256	280	380	380	280,3	80	27,6
51268	8268	340	460	460	340,4	96	48,4
51272	8272	360	500	500	360,4	110	70
51292	8292	460	620	620	460,5	130	117,2
51305	8305	25	52	52	25,2	18	0,18
51306	8306	30	60	60	30,2	21	0,27
51307	8307	35	68	68	35,2	24	0,39
51308	8308	40	78	78	40,2	26	0,55
51309	8309	45	85	85	45,2	28	0,69
51310	8310	50	95	95	50,2	31	1
51311	8311	55	105	105	55,2	35	1,34
51312	8312	60	110	110	60,2	35	1,43
51313	8313	65	115	115	65,2	36	1,57
51314	8314	70	125	125	70,2	40	2,06
51315	8315	75	135	135	75,2	44	2,68
51316	8316	80	140	140	80,2	44	2,82
51317	8317	85	150	150	85,2	49	3,66
51318	8318	90	155	155	90,2	50	3,88
51320	8320	100	170	170	100,2	55	6,11
51322	8322	110	190	190	110,2	63	7,87
51324	8324	120	210	210	120,2	70	10,9
51326	8326	130	225	225	130,3	75	13,3
51330	8330	150	250	250	150,3	80	16,7
51336	8336	180	300	300	180,3	95	28,7
51340	8340	200	340	340	200,3	110	43,7
51405	8405H	25	60	60	27	24	34
51406	8406H	30	70	70	32	28	0,53
51407	8407H	35	80	80	37	32	0,79
51408	8408H	40	90	90	42	36	1,14
51409	8409H	45	100	100	47	39	1,47
51410	8410H	50	110	110	52	43	1,99
51411	8411H	55	120	120	57	48	2,64
51412	8412H	60	130	130	62	51	3,51
51413	8413H	65	140	140	68	56	4,47
51414	8414H	70	150	150	73	60	5,48
51415	8415H	75	160	160	78	65	6,75
51416	8416H	80	170	170	83	68	7,97
51417	8417H	85	180	177	88	72	9,45
51418	8418H	90	190	187	93	77	11,2
51420	8420H	100	210	205	103	85	15
51422	8422H	110	230	225	113	95	20,2
51424	8424H	120	250	245	123	102	25,5
51426	8426H	130	270	265	134	110	32

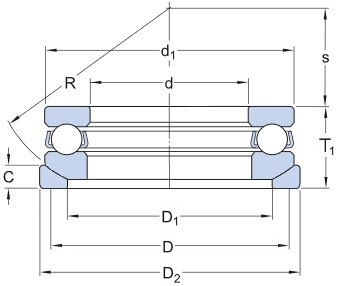

Подшипники шариковые упорные одинарные с подкладным кольцом – таблица размеров

К основным размерам упорных подшипников добавляются размеры подкладного кольца:

D2 – наружный диаметр подкладного кольца;

C – высота подкладного кольца;

R – радиус сферического опорного торца свободного кольца подшипника и сферической поверхности подкладного кольца;

s – высота центра радиуса сферического опорного торца;

T1 – высота подшипника с подкладным кольцом.

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	d1 мм	D2 мм	D1 мм	C мм	R мм	s мм	T1 мм	Вес кг
53203+U203	18203	17	35	35	38	26	4,00	32	16	15	0,071
53204+U204	18204	20	40	40	42	30	5,00	36	18	17	0,102
53205+U205	18205	25	47	47	50	36	5,50	40	19	19	0,155
53206+U206	18206	30	52	52	55	42	5,50	45	22	20	0,182
53207+U207	18207	35	62	62	65	48	7,00	50	24	22	0,279
53208+U208	18208	40	68	68	72	55	7,00	56	28,5	23	0,35
53209+U209	18209	45	73	73	78	60	7,50	56	26	24	0,388
53210+U210	18210	50	78	78	82	62	7,50	64	32,5	26	0,464
53211+U211	18211	55	90	90	95	72	9,00	72	35	30	0,752
53212+U212	18212	60	95	95	100	78	9,00	72	32,5	31	0,817
53213+U213	18213	65	100	100	105	82	9,00	80	40	32	0,912
53214+U214	18214	70	105	105	110	88	9,00	80	38	32	0,967
53215+U215	18215	75	110	110	115	92	9,50	90	49	32	1,018
53216+U216	18216	80	115	115	120	98	10,00	90	46	33	1,118
53217+U217	18217	85	125	125	130	105	11,00	100	52	37	1,51
53218+U218	18218	90	135	135	140	110	13,50	100	45	42	2,12
53220+U220	18220	100	150	150	155	125	14,00	112	52	45	2,72
53222+U222	18222	110	160	160	165	135	14,00	125	65	45	2,93
53224+U224	18224	120	170	170	175	145	15,00	125	61	46	3,22
53226+U226	18226	130	190	187	195	160	17,00	140	67	53	4,83
53228+U228	18228	140	200	197	210	170	17,00	160	87	55	5,49
53230+U230	18230	150	215	212	225	180	20,50	160	79	60	7,66
53306+U306	18306	30	60	60	62	45	7,00	50	22	25	0,322
53307+U307	18307	35	68	68	72	52	7,50	56	24	28	0,463
53308+U308	18308	40	78	78	82	60	8,50	64	28	31	0,673
53309+U309	18309	45	85	85	90	65	10,00	64	25	33	0,83
53310+U310	18310	50	95	95	100	72	11,00	72	28	37	1,202
53311+U311	18311	55	105	105	110	80	11,50	80	30	42	1,66
53312+U312	18312	60	110	110	115	85	11,50	90	41	42	1,72
53313+U313	18313	65	115	115	120	90	12,50	90	38,5	43	1,87
53314+U314	18314	70	125	125	130	98	13,00	100	43	48	2,51
53315+U315	18315	75	135	135	140	105	15,00	100	37	52	3,22
53316+U316	18316	80	140	140	145	110	15,00	112	50	52	3,34
53317+U317	18317	85	150	150	155	115	17,50	112	43	58	4,34
53318+U318	18318	90	155	155	160	120	18,00	112	40	59	4,67
53320+U320	18320	100	170	170	175	135	18,00	125	46	64	5,93
53322+U322	18322	110	190	187	195	150	20,50	140	51	72	9,11
53324+U324	18324	120	210	205	220	165	22,00	160	63	80	12,6
53405+U405	18405	25	60	60	62	42	8	50	19	29	0,402
53406+U406	18406	30	70	70	75	50	9	56	20	33	0,647
53407+U407	18407	35	80	80	85	58	10	64	23	37	0,936
53408+U408	18408	40	90	90	95	65	12	72	26	42	1,34
53409+U409	18409	45	100	100	105	72	12,5	80	29	46	1,79
53410+U410	18410	50	110	110	115	80	14	90	35	50	2,33
53411+U411	18411	55	120	120	125	88	15,5	90	28	55	3,03
53412+U412	18412	60	130	130	135	95	16	100	34	58	3,83
53413+U413	18413	65	140	140	145	110	17,5	112	40	65	5,37
53414+U414	18414	70	150	150	155	110	19,5	112	34	69	6,51
53415+U415	18415	75	160	160	165	115	21	125	42	75	8,09
53416+U416	18416	80	170	170	175	125	22	125	36	78	9,07
53417+U417	18417	85	180	177	185	130	23	140	47	63	11,02
53418+U418	18418	90	190	187	195	140	25,5	140	40	88	13
53420+U420	18420	100	210	205	220	155	27	160	50	98	17,7
53422+U421	18422	110	230	225	240	170	29	180	58	109	23,4
53424+U422	18424	120	250	245	260	185	32	200	70	118	29,9
53426+U423	18426	130	270	265	280	200	38	200	58	128	38,5

ЦИЛИНДРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ

Подшипники роликовые цилиндрические без бортов на наружном кольце – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
N 1007	2107	35	62	14	0,18
N 1008	2108	40	68	15	0,22
N 1009	2109	45	75	16	0,29
N 1010	2110	50	80	16	0,31
N 1011	2111	55	90	18	0,45
N 1012	2112	60	95	18	0,48
N 1013	2113	65	100	18	0,51
N 1014	2114	70	110	20	0,7
N 1015	2115	75	115	20	0,74
N 1016	2116	80	125	22	0,99
N 1017	2117	85	130	22	1,05
N 1018	2118	90	140	24	1,35
N 1019	2119	95	145	24	1,4
N 1020	2120	100	150	24	1,45
N 1021	2121	105	160	26	1,85
N 1022	2122	110	170	28	2,3
N 1024	2124	120	180	28	2,45
N 1026	2126	130	200	33	3,75
N 1028	2128	140	210	33	4
N 206	2206	30	62	16	0,2
N 207	2207	35	72	17	0,29
N 208	2208	40	80	18	0,37
N 209	2209	45	85	19	0,43
N 210	2210	50	90	20	0,48
N 211	2211	55	100	21	0,64
N 212	2212	60	110	22	0,82
N 213	2213	65	120	23	1,05
N 214	2214	70	125	24	1,15
N 215	2215	75	130	25	1,25
N 216	2216	80	140	26	1,5
N 217	2217	85	150	28	1,9
N 218	2218	90	160	30	2,3
N 219	2219	95	170	32	2,8
N 220	2220	100	180	34	3,4
N 221	2221	105	190	36	4
N 222	2222	110	200	38	4,65
N 224	2224	120	215	40	5,65
N 226	2226	130	230	40	6,5
N 228	2228	140	250	42	8,25
N 305	2305	25	62	17	0,24
N 306	2306	30	72	19	0,36
N 307	2307	35	80	21	0,48
N 308	2308	40	90	23	0,66
N 309	2309	45	100	25	0,87
N 310	2310	50	110	27	1,15
N 311	2311	55	120	29	1,45
N 312	2312	60	130	31	1,85
N 313	2313	65	140	33	2,25
N 314	2314	70	150	35	2,75
N 315	2315	75	160	37	3,25
N316	2316	80	170	39	3,9
N 317	2317	85	180	41	4,5
N 318	2318	90	190	43	5,4
N 319	2319	95	200	45	6,2
N 320	2320	100	215	47	7,7
N 406	2406	30	90	23	0,75
N 407	2407	35	100	25	1
N 408	2408	40	110	27	1,3
N 409	2409	45	120	29	1,65
N 410	2410	50	130	31	2
N 411	2411	55	140	33	2,5
N 412	2412	60	150	35	3
N 413	2413	65	160	37	3,6
N 414	2414	70	180	42	5,25
N 415	2415	75	190	45	6,25
N 416	2416	80	200	48	7,3
N 417	2417	85	210	52	8,7
N 2206	2506	30	62	20	0,26
N 2207	2507	35	72	23	0,4
N 2208	2508	40	80	23	0,49
N 2209	2509	45	85	23	0,54
N 2210	2510	50	90	23	0,58
N 2211	2511	55	100	25	0,78
N 2212	2512	60	110	28	1,05
N 2213	2513	65	120	31	1,45
N 2214	2514	70	125	31	1,5
N 2215	2515	75	130	31	1,55
N 2216	2516	80	140	33	1,95
N 2217	2517	85	150	36	2,5
N 2218	2518	90	160	40	3,1
N 2219	2519	95	170	43	3,85
N 2220	2520	100	180	46	4,65
N 2222	2522	110	200	53	6,96
N 2224	2524	120	215	58	8,55
N 2305	2605	25	62	24	0,34
N 2306	2606	30	72	27	0,5
N 2307	2607	35	80	31	0,7
N 2308	2608	40	90	33	0,96
N 2309	2609	45	100	36	1,25
N 2310	2610	50	110	40	1,7
N 2311	2611	55	120	43	2,1
N 2312	2612	60	130	46	2,7
N 2313	2613	65	140	48	3,25
N 2314	2614	70	150	51	3,95
N 2315	2615	75	160	55	4,85
N 2316	2616	80	170	58	5,85
N 2317	2617	85	180	60	6,6
N 2318	2618	90	190	64	7,9
N 2319	2619	95	200	67	10,4
N 2320	2620	100	215	73	12
-	1002908	40	62	12	0,16
-	1002909	45	68	12	0,18
-	1002910	50	72	12	0,21
-	1002911	55	80	13	0,23
-	1002912	60	85	13	0,25
-	1002913	65	90	13	0,3
-	1002914	70	100	16	0,37
-	1002915	75	105	16	0,41
-	1002916	80	110	16	0,47
-	1002917	85	120	18	0,6
-	1002918	90	125	18	0,72
-	1002920	100	140	20	0,88
-	1002922	110	150	20	0,94
-	1002924	120	165	22	1,26
-	1002926	130	180	24	2,05
-	1002928	140	190	24	2,46
-	1002930	150	210	28	2,8
-	1002932	160	220	28	3,34

Подшипники роликовые цилиндрические с однобортовым наружным кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
NF 206	12206	30	62	16	0,2
NF 207	12207	35	72	17	0,29
NF 208	12208	40	80	18	0,37
NF 209	12209	45	85	19	0,43
NF 210	12210	50	90	20	0,48
NF 211	12211	55	100	21	0,64
NF 212	12212	60	110	22	0,82
NF 213	12213	65	120	23	1,05
NF 214	12214	70	125	24	1,15
NF 215	12215	75	130	25	1,25
NF 216	12216	80	140	26	1,5
NF 217	12217	85	150	28	1,9
NF 218	12218	90	160	30	2,3
NF 220	12220	100	180	34	3,4
NF 222	12222	110	200	38	4,65
NF 224	12224	120	215	40	5,65
NF 305	12305	25	62	17	0,24
NF 306	12306	30	72	19	0,36
NF 307	12307	35	80	21	0,48
NF 308	12308	40	90	23	0,66
NF 309	12309	45	100	25	0,87
NF 310	12310	50	110	27	1,15
NF 311	12311	55	120	29	1,45
NF 312	12312	60	130	31	1,85
NF 313	12313	65	140	33	2,25
NF 314	12314	70	150	35	2,75
NF 315	12315	75	160	37	3,25
NF 316	12316	80	170	39	3,9
NF 317	12317	85	180	41	4,5
NF 318	12318	90	190	43	5,4
NF 320	12320	100	215	47	7,7
NF 322	12322	110	240	50	10,5
NF 324	12324	120	260	55	13
NF 326	12326	130	280	58	16,5
NF 2305	12605	25	62	24	0,34
NF 2306	12606	30	72	27	0,5
NF 2307	12607	35	80	31	0,7
NF 2308	12608	40	90	33	0,96
NF 2309	12609	45	100	36	1,25
NF 2310	12610	50	110	40	1,7
NF 2311	12611	55	120	43	2,1
NF 2312	12612	60	130	46	2,7
NF 2313	12613	65	140	48	3,25
NF 2314	12614	70	150	51	3,95
NF 2315	12615	75	160	55	4,85
NF 2316	12616	80	170	58	5,85
NF 2317	12617	85	180	60	6,6
NF 2318	12618	90	190	64	7,9
NF 2320	12620	100	215	73	12
NF 2322	12622	110	240	80	19
NF 2324	12624	120	260	86	24
NF 2326	12626	130	280	93	30

Подшипники роликовые цилиндрические без бортов на внутреннем кольце – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
NU 1007	32107	35	62	14	0,18
NU 1008	32108	40	68	15	0,22
NU 1009	32109	45	75	16	0,29
NU 1010	32110	50	80	16	0,31
NU 1011	32111	55	90	18	0,45
NU 1012	32112	60	95	18	0,48
NU 1013	32113	65	100	18	0,51
NU 1014	32114	70	110	20	0,7
NU 1015	32115	75	115	20	0,74
NU 1016	32116	80	125	22	0,99
NU 1017	32117	85	130	22	1,05
NU 1018	32118	90	140	24	1,35
NU 1019	32119	95	145	24	1,4
NU 1020	32120	100	150	24	1,45
NU 1021	32121	105	160	26	1,85
NU 1022	32122	110	170	28	2,3
NU 1024	32124	120	180	28	2,45
NU 1026	32126	130	200	33	3,75
NU 1028	32128	140	210	33	4
NU 1030	32130	150	225	35	4,85
NU 1032	32132	160	240	38	5,95
NU 1034	32134	170	260	42	7,9
NU 1036	32136	180	280	46	10,5
NU 1038	32138	190	290	46	10,9
NU 1040	32140	200	310	51	14
NU 1044	32144	220	340	56	18,5
NU 1052	32152	260	400	65	29
NU 205	32205	25	52	15	0,13
NU 206	32206	30	62	16	0,2
NU 207	32207	35	72	17	0,29
NU 208	32208	40	80	18	0,37
NU 209	32209	45	85	19	0,43
NU 210	32210	50	90	20	0,48
NU 211	32211	55	100	21	0,64
NU 212	32212	60	110	22	0,82
NU 213	32213	65	120	23	1,05
NU 214	32214	70	125	24	1,15
NU 215	32215	75	130	25	1,25
NU 216	32216	80	140	26	1,5
NU 217	32217	85	150	28	1,9
NU 218	32218	90	160	30	2,3
NU 219	32219	95	170	32	2,8
NU 220	32220	100	180	34	3,4
NU 221	32221	105	190	36	4
NU 222	32222	110	200	38	4,65
NU 224	32224	120	215	40	5,65
NU 226	32226	130	230	40	6,5
NU 228	32228	140	250	42	8,25
NU 234	32234	170	310	52	18,5
NU 238	32238	190	340	55	23,5
NU 240	32240	200	360	58	27,5
NU 244	32244	220	400	65	38,5
NU 305	32305	25	62	17	0,24
NU 306	32306	30	72	19	0,36
NU 307	32307	35	80	21	0,48
NU 308	32308	40	90	23	0,66
NU 309	32309	45	100	25	0,87
NU 310	32310	50	110	27	1,15
NU 311	32311	55	120	29	1,45
NU 312	32312	60	130	31	1,85
NU 313	32313	65	140	33	2,25
NU 314	32314	70	150	35	2,75
NU 315	32315	75	160	37	3,25
NU 316	32316	80	170	39	3,9
NU 317	32317	85	180	41	4,5
NU 318	32318	90	190	43	5,4
NU 319	32319	95	200	45	6,2
NU 320	32320	100	215	47	7,7
NU 321	32321	105	225	49	8,75
NU 322	32322	110	240	50	10,5
NU 324	32324	120	260	55	13
NU 326	32326	130	280	58	16,5
NU 328	32328	140	300	62	20
NU 330	32330	150	320	65	27
NU 332	32332	160	340	68	32
NU 334	32334	170	360	72	38,5
NU 336	32336	180	380	75	42,5
NU 406	32406	30	90	23	0,75
NU 407	32407	35	100	25	1
NU 408	32408	40	110	27	1,3
NU 409	32409	45	120	29	1,65
NU 410	32410	50	130	31	2
NU 411	32411	55	140	33	2,5
NU 412	32412	60	150	35	3
NU 413	32413	65	160	37	3,6
NU 414	32414	70	180	42	5,25
NU 415	32415	75	190	45	6,25
NU 416	32416	80	200	48	7,3
NU 417	32417	85	210	52	8,7
NU 418	32418	90	225	54	10,5
NU 419	32419	95	240	55	13,5
NU 2206	32506	30	62	20	0,26
NU 2207	32507	35	72	23	0,4
NU 2208	32508	40	80	23	0,49
NU 2209	32509	45	85	23	0,54
NU 2210	32510	50	90	23	0,58
NU 2211	32511	55	100	25	0,78
NU 2212	32512	60	110	28	1,05
NU 2213	32513	65	120	31	1,45
NU 2214	32514	70	125	31	1,5
NU 2215	32515	75	130	31	1,55
NU 2216	32516	80	140	33	1,95
NU 2217	32517	85	150	36	2,5
NU 2218	32518	90	160	40	3,1
NU 2219	32519	95	170	43	3,85
NU 2220	32520	100	180	46	4,65
NU 2222	32522	110	200	53	6,96
NU 2224	32524	120	215	58	8,55
NU 2244	32544	220	400	108	61,5
NU 2305	32605	25	62	24	0,34
NU 2306	32606	30	72	27	0,5
NU 2307	32607	35	80	31	0,7
NU 2308	32608	40	90	33	0,96
NU 2309	32609	45	100	36	1,25
NU 2310	32610	50	110	40	1,7
NU 2311	32611	55	120	43	2,1
NU 2312	32612	60	130	46	2,7
NU 2313	32613	65	140	48	3,25
NU 2314	32614	70	150	51	3,95
NU 2315	32615	75	160	55	4,85
NU 2316	32616	80	170	58	5,85
NU 2317	32617	85	180	60	6,6
NU 2318	32618	90	190	64	7,9
NU 2319	32619	95	200	67	10,4
NU 2320	32620	100	215	73	12
NU 2322	32622	110	240	80	19
NU 2324	32624	120	260	86	24
NU 2326	32626	130	280	93	30
NU 2328	32628	140	300	102	37,5
NU 2330	32630	150	320	108	45
NU 2332	32632	160	340	114	53,5
NU 2334	32634	170	360	120	62,5
-	1032907	35	55	10	0,14
-	1032908	40	62	12	0,16
-	1032909	45	68	12	0,18
-	1032910	50	72	12	0,21
-	1032911	55	80	13	0,23
-	1032912	60	85	13	0,25
-	1032913	65	90	13	0,3
-	1032914	70	100	16	0,37
-	1032915	75	105	16	0,41
-	1032916	80	110	16	0,47
-	1032917	85	120	18	0,6
-	1032918	90	125	18	0,72
-	1032920	100	140	20	0,88
-	1032922	110	150	20	0,94
-	1032924	120	165	22	1,26
-	1032926	130	180	24	2,05
-	1032928	140	190	24	2,46
-	1032930	150	210	28	2,8
-	1032932	160	220	28	3,34

Подшипники роликовые цилиндрические с однобортовым внутренним кольцом – таблица размеров

Подшипник роликовый цилиндрический с однобортовым внутренним кольцом

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
NJ 1034	42134	170	260	42	8,2
NJ 1036	42136	180	280	46	10,1
NJ 1052	42152	260	400	65	30,9
NJ 205	42205	25	52	15	0,13
NJ 206	42206	30	62	16	0,2
NJ 207	42207	35	72	17	0,29
NJ 208	42208	40	80	18	0,37
NJ 209	42209	45	85	19	0,43
NJ 210	42210	50	90	20	0,48
NJ 211	42211	55	100	21	0,64
NJ 212	42212	60	110	22	0,82
NJ 213	42213	65	120	23	1,05
NJ 214	42214	70	125	24	1,15
NJ 215	42215	75	130	25	1,25
NJ 216	42216	80	140	26	1,5
NJ 217	42217	85	150	28	1,9
NJ 218	42218	90	160	30	2,3
NJ 219	42219	95	170	32	2,8
NJ 220	42220	100	180	34	3,4
NJ 221	42221	105	190	36	4
NJ 222	42222	110	200	38	4,65
NJ 224	42224	120	215	40	5,65
NJ 226	42226	130	230	40	6,5
NJ 228	42228	140	250	42	8,25
NJ 234	42234	170	310	52	18,5
NJ 240	42240	200	360	58	27,5
NJ 244	42244	220	400	65	38,5
NJ 305	42305	25	62	17	0,24
NJ 306	42306	30	72	19	0,36
NJ 307	42307	35	80	21	0,48
NJ 308	42308	40	90	23	0,66
NJ 309	42309	45	100	25	0,87
NJ 310	42310	50	110	27	1,15
NJ 311	42311	55	120	29	1,45
NJ 312	42312	60	130	31	1,85
NJ 313	42313	65	140	33	2,25
NJ 314	42314	70	150	35	2,75
NJ 315	42315	75	160	37	3,25
NJ 316	42316	80	170	39	3,9
NJ 317	42317	85	180	41	4,5
NJ 318	42318	90	190	43	5,4
NJ 319	42319	95	200	45	6,2
NJ 320	42320	100	215	47	7,7
NJ 321	42321	105	225	49	8,75
NJ 322	42322	110	240	50	10,5
NJ 324	42324	120	260	55	13
NJ 326	42326	130	280	58	16,5
NJ 328	42328	140	300	62	20
NJ 330	42330	150	320	65	27
NJ 406	42406	30	90	23	0,75
NJ 407	42407	35	100	25	1
NJ 408	42408	40	110	27	1,3
NJ 409	42409	45	120	29	1,65
NJ 410	42410	50	130	31	2
NJ 411	42411	55	140	33	2,5
NJ 412	42412	60	150	35	3
NJ 413	42413	65	160	37	3,6
NJ 414	42414	70	180	42	5,25
NJ 415	42415	75	190	45	6,25
NJ 416	42416	80	200	48	7,3
NJ 417	42417	85	210	52	8,7
NJ 418	42418	90	225	54	10,5
NJ 420	42420	100	250	58	14
NJ 422	42422	110	280	65	20
NJ 2205	42505	25	52	18	0,16
NJ 2206	42506	30	62	20	0,26
NJ 2207	42507	35	72	23	0,4
NJ 2208	42508	40	80	23	0,49
NJ 2209	42509	45	85	23	0,54
NJ 2210	42510	50	90	23	0,58
NJ 2211	42511	55	100	25	0,78
NJ 2212	42512	60	110	28	1,05
NJ 2213	42513	65	120	31	1,45
NJ 2214	42514	70	125	31	1,5
NJ 2215	42515	75	130	31	1,55
NJ 2216	42516	80	140	33	1,95
NJ 2217	42517	85	150	36	2,5
NJ 2218	42518	90	160	40	3,1
NJ 2219	42519	95	170	43	3,85
NJ 2220	42520	100	180	46	4,65
NJ 2222	42522	110	200	53	6,96
NJ 2224	42524	120	215	58	8,55
NJ 2226	42526	130	230	64	10,5
NJ 2305	42605	25	62	24	0,34
NJ 2306	42606	30	72	27	0,5
NJ 2307	42607	35	80	31	0,7
NJ 2308	42608	40	90	33	0,96
NJ 2309	42609	45	100	36	1,25
NJ 2310	42610	50	110	40	1,7
NJ 2311	42611	55	120	43	2,1
NJ 2312	42612	60	130	46	2,7
NJ 2313	42613	65	140	48	3,25
NJ 2314	42614	70	150	51	3,95
NJ 2315	42615	75	160	55	4,85
NJ 2316	42616	80	170	58	5,85
NJ 2317	42617	85	180	60	6,6
NJ 2318	42618	90	190	64	7,9
NJ 2319	42619	95	200	67	10,4
NJ 2320	42620	100	215	73	12
NJ 2322	42622	110	240	80	19
NJ 2324	42624	120	260	86	24
NJ 2326	42626	130	280	93	30
-	42722	110	215	73	12,1
-	42724	120	220	70	12,9

Подшипники роликовые цилиндрические с двумя бортами на наружном кольце – таблица размеров

Подшипники роликовые цилиндрические с двумя бортами на наружном кольце, один встроенный и один свободный борт на внутреннем кольце

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
NUP 305	92305	25	62	17	0,24
NUP 306	92306	30	72	19	0,36
NUP 307	92307	35	80	21	0,48
NUP 308	92308	40	90	23	0,66
NUP 309	92309	45	100	25	0,87
NUP 310	92310	50	110	27	1,15
NUP 311	92311	55	120	29	1,45
NUP 312	92312	60	130	31	1,85
NUP 313	92313	65	140	33	2,25
NUP 314	92314	70	150	35	2,75
NUP 315	92315	75	160	37	3,25
NUP 316	92316	80	170	39	3,9
NUP 317	92317	85	180	41	4,5
NUP 318	92318	90	190	43	5,4
NUP 319	92319	95	200	45	6,2
NUP 320	92320	100	215	47	7,7
NUP 321	92321	105	225	49	8,75
NUP 322	92322	110	240	50	10,5
NUP 324	92324	120	260	55	13
NUP 2203	92503	17	40	16	0,089
NUP 2204	92504	20	47	18	0,14
NUP 2205	92505	25	52	18	0,16
NUP 2206	92506	30	62	20	0,26
NUP 2207	92507	35	72	23	0,4
NUP 2208	92508	40	80	23	0,49
NUP 2209	92509	45	85	23	0,54
NUP 2210	92510	50	90	23	0,58
NUP 2211	92511	55	100	25	0,78
NUP 2212	92512	60	110	28	1,05
NUP 2213	92513	65	120	31	1,45
NUP 2214	92514	70	125	31	1,5
NUP 2215	92515	75	130	31	1,55
NUP 2216	92516	80	140	33	1,95
NUP 2217	92517	85	150	36	2,5
NUP 2218	92518	90	160	40	3,1
NUP 2219	92519	95	170	43	3,85
NUP 2220	92520	100	180	46	4,65
NUP 2222	92522	110	200	53	6,96
NUP 2224	92524	120	215	58	8,55
NUP 2305	92605	25	62	24	0,34
NUP 2306	92606	30	72	27	0,5
NUP 2307	92607	35	80	31	0,7
NUP 2308	92608	40	90	33	0,96
NUP 2309	92609	45	100	36	1,25
NUP 2310	92610	50	110	40	1,7
NUP 2311	92611	55	120	43	2,1
NUP 2312	92612	60	130	46	2,7
NUP 2313	92613	65	140	48	3,25
NUP 2314	92614	70	150	51	3,95
NUP 2315	92615	75	160	55	4,85
NUP 2316	92616	80	170	58	5,85
NUP 2317	92617	85	180	60	6,6
NUP 2318	92618	90	190	64	7,9
NUP 2319	92619	95	200	67	10,4
NUP 2320	92620	100	215	73	12
NUP 2322	92622	110	240	80	19
NUP 2324	92624	120	260	86	24
-	92705	25	55	18	0,21
-	92714	70	150	45	3,2

КОНИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ

Подшипники роликовые конические однорядные – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина T мм	Вес кг
30204	7204	20	47	15,25	0,12
30205	7205	25	52	16,25	0,15
30206	7206	30	62	17,25	0,24
30207	7207	35	72	18,25	0,34
30208	7208	40	80	19,75	0,44
30209	7209	45	85	20,75	0,5
30210	7210	50	90	21,75	0,57
30211	7211	55	100	22,75	0,73
30212	7212	60	110	23,75	0,93
30213	7213	65	120	24,75	1,17
30214	7214	70	125	26,25	1,3
30215	7215	75	130	27,25	1,41
30216	7216	80	140	28,25	1,7
30217	7217	85	150	30,5	2,14
30218	7218	90	160	32,5	2,62
30219	7219	95	170	34,5	3,16
30220	7220	100	180	37	3,81
30221	7221	105	190	39	4,49
30222	7222	110	200	41	5,32
30224	7224	120	215	43,5	6,33
30304	7304	20	52	16,25	0,17
30305	7305	25	62	18,25	0,27
30306	7306	30	72	20,75	0,41
30307	7307	35	80	22,75	0,54
30308	7308	40	90	25,25	0,77
30309	7309	45	100	27,25	1,02
30310	7310	50	110	29,25	1,31
30311	7311	55	120	31,5	1,67
30312	7312	60	130	33,5	2,06
30313	7313	65	140	36	2,55
30314	7314	70	150	38	3,09
30315	7315	75	160	40	3,68
30316	7316	80	170	42,5	4,41
30317	7317	85	180	44,5	5,13
30318	7318	90	190	46,5	5,93
30319	7319	95	200	49,5	6,92
30320	7320	100	215	51,5	8,47
-	7406	30,174	64,316	21,25	0,31
-	7407	35	65	18	0,26
-	7409	44,461	83,082	24,75	0,56
-	7410	50,811	101,624	34,93	1,24
32206	7506	30	62	21,25	0,3
32207	7507	35	72	24,25	0,46
32208	7508	40	80	24,75	0,56
32209	7509	45	85	24,75	0,6
32210	7510	50	90	24,75	0,64
32211	7511	55	100	26,75	0,88
32212	7512	60	110	29,75	1,2
32213	7513	65	120	32,75	1,58
32214	7514	70	125	33,25	1,68
32215	7515	75	130	33,25	1,76
32216	7516	80	140	35,25	2,18
32217	7517	85	150	38,5	2,75
32218	7518	90	160	42,5	3,49
32219	7519	95	170	45,5	4,32
32220	7520	100	180	49	5,21
32221	7521	105	190	53	6,38
32222	7522	110	200	56	7,43
32224	7524	120	215	61,5	9,42
32305	7605	25	62	25,25	0,38
32306	7606	30	72	28,75	0,5
32307	7607	35	80	32,75	0,79
32308	7608	40	90	35,25	1,08
32309	7609	45	100	38,25	1,48
32310	7610	50	110	42,25	1,96
32311	7611	55	120	45,5	2,46
32312	7612	60	130	48,5	3,05
32313	7613	65	140	51	3,4
32314	7614	70	150	54	4,53
32315	7615	75	160	58	5,54
32316	7616	80	170	61,5	6,6
32317	7617	85	180	63,5	7,57
32318	7618	90	190	67,5	9,06
32319	7619	95	200	71,5	11
32320	7620	100	215	77,5	13,1
-	7705	28	67	20,5	0,38
-	7706	28	58	17,25	0,21
-	7707	33	62	16	0,21
-	7709	45	100	27,5	1,06
-	7710	50	82	21,5	0,43
-	7712	60	120	45,5	2,38
-	7713	65	120	44,5	2,64
-	7714	70	120	45,5	1,93
-	7716	80	130	32	1,6
-	7717	85,025	200,025	52,7	7,54
-	7718	90	160	49,5	4,12
-	7723	115	190	48,5	5,2
-	7724	120	175	38	2,87
-	7728	140	225	37,25	5,6
-	7804	19,05	45,25	15,494	0,13
-	7805	26	57,15	17,462	0,23
-	7806	32	72	29,75	0,34
-	7807	34,938	73,03	26,99	0,54
-	7809	45	90	38,25	1,14
-	7810	52,388	92,075	24,61	0,65
-	7813	65	110	31	1,1
-	7814	70	115	35	1,47
-	7815	75	135	44,5	2,57
-	7816	80	140	45	2,74
-	7906	30,238	63,527	20,25	0,32
-	7907	34,988	59,974	24,5	0,77
-	7909	47	100	42,75	1,56
-	7910	50,8	101,6	31,75	1,12
-	7915	75	120	31	1,3
-	7918	88,91	152,4	39,7	2,85
-	7919	95,25	128,588	15,875	1,33
-	7921	107,95	158,75	23,02	1,33
-	7923	114,325	177,825	40,25	1,35
-	7927	133,35	173,038	19,05	1,03
-	1007706	31,75	62	18,161	0,24
-	1007806	31,75	69,012	19,583	0,37
-	807713	65	150	53,5	4,77
-	807813	65	110	30,25	1,1
32006	2007106	30	55	17	0,17
32007	2007107	35	62	18	0,22
32008	2007108	40	68	19	0,28
32009	2007109	45	75	20	0,35
32010	2007110	50	80	20	0,38
32011	2007111	55	90	23	0,57
32012	2007112	60	95	23	0,61
32013	2007113	65	100	23	0,64
32014	2007114	70	110	25	0,88
32015	2007115	75	115	25	0,92
32016	2007116	80	125	29	1,29
32017	2007117	85	130	29	1,35
32018	2007118	90	140	32	1,76
32019	2007119	95	145	32	1,85
32020	2007120	100	150	32	1,92
32021	2007121	105	160	35	2,44
32022	2007122	110	170	38	3,09
32024	2007124	120	180	38	3,32
32026	2007126	130	200	45	5,05
32028	2007128	140	210	45	5,37
32036	2007136	180	280	64	14,1
32038	2007138	190	290	64	14,8
32040	2007140	200	310	70	19,1
32044	2007144	220	340	76	24,7
32048	2007148	240	360	76	26,3
32052	2007152	260	400	87	40
32056	2007156	280	420	87	41,2
32060	2007160	300	460	100	55,9
32064	2007164	320	480	100	64
-	2007407	34,988	59,974	15,875	0,17
-	2007409	45,987	74,975	18	0,3
-	2007707	34,988	59,131	16,764	0,18
-	2007807	34,988	61,973	16,7	0,19
-	2007808	40,988	67,975	17,5	0,24
-	2007809	45,242	77,788	19,842	0,37
32908	2007908	40	62	15	0,16
32909	2007909	45	68	15	0,19
32910	2007910	50	72	15	0,19
32911	2007911	55	80	17	0,28
32912	2007912	60	85	17	0,3
32913	2007913	65	90	17	0,32
32914	2007914	70	100	20	0,49
32915	2007915	75	105	20	0,52
32916	2007916	80	110	20	0,55
32917	2007917	85	120	23	0,79
32918	2007918	90	125	23	0,83
32919	2007919	95	130	23	0,87
32920	2007920	100	140	25	1,15
32921	2007921	105	145	25	1,2
32922	2007922	110	150	25	1,25
32924	2007924	120	165	29	1,78
32926	2007926	130	180	32	2,4
32928	2007928	140	190	32	2,55
32930	2007930	150	210	38	3,88
32932	2007932	160	220	38	4,2
32934	2007934	170	230	38	4,5
32936	2007936	180	250	45	6,65
32938	2007938	190	260	45	7
32940	2007940	200	280	51	9,5
32944	2007944	220	300	51	10,1
32948	2007948	240	320	51	11
32952	2007952	260	360	63,5	19
32956	2007956	280	380	63,5	20
32960	2007960	300	420	76	32
32964	2007964	320	440	76	33,6
32968	2007968	340	460	76	35,4
32972	2007972	360	480	76	37
33007	3007107	35	62	21	0,27
33008	3007108	40	68	22	0,33
33009	3007109	45	75	24	0,42
33010	3007110	50	80	24	0,46
33011	3007111	55	90	27	0,67
33012	3007112	60	95	27	0,71
33013	3007113	65	100	27	0,78
33014	3007114	70	110	31	1,12
33015	3007115	75	115	31	1,17
33016	3007116	80	125	36	1,65
33017	3007117	85	130	36	1,73
33018	3007118	90	140	39	2,25
33019	3007119	95	145	39	2,34
33020	3007120	100	150	39	2,43
33021	3007121	105	160	43	3,06
33022	3007122	110	170	47	3,87
33024	3007124	120	180	48	4,22
33026	3007126	130	200	55	6,32
33028	3007128	140	210	56	6,75
33205	3007205	25	52	22	0,23
33206	3007206	30	62	25	0,37
33207	3007207	35	72	28	0,56
33208	3007208	40	80	32	0,77
33209	3007209	45	85	32	0,82
33210	3007210	50	90	32	0,9
33211	3007211	55	100	35	1,21
33212	3007212	60	110	38	1,61
33213	3007213	65	120	41	2,06
33214	3007214	70	125	41	2,17
33215	3007215	75	130	41	2,27
33216	3007216	80	140	46	3,02
33217	3007217	85	150	49	3,7
33218	3007218	90	160	55	4,8
33219	3007219	95	170	58	5,68
33220	3007220	100	180	63	6,97
33221	3007221	105	190	68	8,38
33108	3007708	40	75	26	0,51
33109	3007709	45	80	26	0,56
33110	3007710	50	85	26	0,6
33111	3007711	55	95	30	0,88
33112	3007712	60	100	30	0,94
33113	3007713	65	110	34	1,32
33114	3007714	70	120	37	1,73
33115	3007715	75	125	37	1,82
33116	3007716	80	130	37	1,93
33117	3007717	85	140	41	2,5
33118	3007718	90	150	45	3,2
33119	3007719	95	160	49	4,03
33120	3007720	100	165	52	4,45
33121	3007721	105	175	56	5,44
33122	3007722	110	180	56	5,63
33124	3007724	120	200	62	7,85

Подшипники роликовые конические однорядные с большим углом конуса – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина T мм	Вес кг
-	27305	25	62	18,25	0,26
-	27306	30	72	20,75	0,39
-	27307	35	80	22,75	0,52
-	27308	40	90	25,25	0,77
-	27309	45	100	27,25	0,95
-	27310	50	110	29,25	1,24
-	27311	55	120	31,5	1,58
-	27312	60	130	33,5	1,91
-	27313	65	140	36	2,4
-	27314	70	150	38	2,95
-	27315	75	160	40	3,5
-	27316	80	170	42,5	4
-	27317	85	180	44,5	4,7
-	27318	90	190	46,5	5,9
-	27319	95	200	49,5	6
32306 B	27606	30	72	28,75	0,6
32307 B	27607	35	80	32,75	0,8
32308 B	27608	40	90	35,25	1,15
32309 B	27609	45	100	38,25	1,47
32310 B	27610	50	110	42,25	1,96
32311 B	27611	55	120	45,5	2,54
32312 B	27612	60	130	48,5	2,8
32313 B	27613	65	140	51	3,75
32314 B	27614	70	150	54	4,56
32315 B	27615	75	160	58	5,55
32316 B	27616	80	170	61,5	5,7
32317 B	27617	85	180	63,5	7,5
-	27705	25	62	18,25	0,27
-	27706	30	72	24,5	0,47
-	27709	45	100	31,75	1,04
-	27711	55	125	37	2,1
-	27714	70	140	39	2,8
-	27715	75	150	42	3,25
-	27719	96,838	188,912	50,8	6
-	27907	35	70	24,25	0,43
-	27908	38,113	88,53	25,25	0,75
-	27911	53,975	123,825	39,5	2,23
31305	1027305	25	62	18,25	0,27
31306	1027306	30	72	20,75	0,4
31307	1027307	35	80	22,75	0,53
31308	1027308	40	90	25,25	0,75
31309	1027309	45	100	27,25	1
31310	1027310	50	110	29,25	1,27
31311	1027311	55	120	31,5	1,62
31312	1027312	60	130	33,5	2,01
31313	1027313	65	140	36	2,47
31314	1027314	70	150	38	3,01
31315	1027315	75	160	40	3,54
31316	1027316	80	170	42,5	4,2
31317	1027317	85	180	44,5	5,1
31318	1027318	90	190	46,5	5,9
31319	1027319	95	200	49,5	6,95
31320	1027320	100	215	56,5	9,07
31322	1027322	110	240	63	12,23
31324	1027324	120	260	67,5	15,4
31328	1027328	140	300	77	23
31336	1027336	180	380	97	46
31340	1027340	200	420	107	63

Подшипники роликовые конические двухрядные – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина T мм	Ширина B мм	Вес кг
-	97168	340	520	180	135	118
-	97172	360	540	185	140	132
-	97176	380	560	189	141	169
-	97180	400	600	206	150	188
-	97184	420	620	206	150	187
-	97188	440	650	212	152	213
-	97192	460	680	230	175	248
-	97515	75	130	75	62	3,79
-	97516	80	140	80	65	4,58
-	97517	85	150	86	68	6,1
-	97518	90	160	96	78	7,39
-	97519	95	170	108	90	9,3
-	97520	100	180	112	92	11,6
-	97521	105	190	118	96	13,7
-	97522	110	200	126	105	15,7
-	97524	120	215	136	112	19,5
-	97526	130	230	150	120	25,3
-	97528	140	250	160	131	32,7
-	97530	150	270	172	138	39,1
-	97720	100	190	125	100	14,8
-	97726	130	235	145	115	24,5
-	97727	135	220	107	81	13,6
-	97732	160	270	140	110	30,4
-	97741	205	320	150	110	41
-	97746	230	355	145	110	44,6
-	97752	260	430	180	130	94
-	97760	300	500	179	125	132,3
-	97772	360	530	154	110	104
-	97852	260	400	149	110	59,4
-	97860	300	440	139	100	60,7
-	2097132	160	240	115	91	16,5
-	2097134	170	260	125	102	22,4
-	2097136	180	280	134	108	27,9
-	2097138	190	290	139	114	31,7
-	2097140	200	310	152	123	39,2
-	2097144	220	340	165	130	47
-	2097148	240	360	165	130	52,9
-	2097152	260	400	186	146	75,7
-	2097156	280	420	189	154	82,5
-	2097722	110	180	100	84	8,57
-	2097724	120	200	110	90	11,7
-	2097726	130	210	110	90	13,5
-	2097728	140	225	120	100	15,5
-	2097730	150	250	138	112	25,5
-	2097732	160	270	150	120	32,1
-	2097734	170	280	150	120	35,5
-	2097736	180	300	164	134	43,4
-	2097738	190	320	172	134	51
-	2097740	200	340	184	150	63,8
-	2097744	220	370	200	166	78,1
-	2097748	240	400	210	168	97,7
-	2097752	260	440	225	180	124
-	2097926	130	180	75	62	4,87
-	2097928	140	190	75	62	7,1
-	2097930	150	210	85	70	9,32
-	2097932	160	220	88	73	8,15
-	2097934	170	230	88	73	8,35
-	2097936	180	250	95	76	13,4
-	2097938	190	260	95	76	13,3
-	2097940	200	280	118	97	18,1
-	2097944	220	300	110	88	21,2
-	2097948	240	320	110	90	22,3
-	2097952	260	360	134	109	38,6
-	2097956	280	380	140	114	44
-	2097960	300	420	160	128	60,8
-	2097964	320	440	160	128	66,2
-	2097968	340	460	160	128	71
-	2097972	360	480	160	128	74,7

Подшипники роликовые конические четырехрядные – таблица размеров

Подшипники роликовые конические четырехрядныее

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина T мм	Ширина B мм	Вес кг
-	2077140	200	310	275	10	75,8
-	2077144	220	340	305	10	104
-	2077148	240	360	310	10	108,7
-	2077152	260	400	345	10	152
-	2077156	280	420	345	10	159
-	2077160	300	460	390	10	238
-	2077164	320	480	390	10	242

СФЕРИЧЕСКИЕ РОЛИКОВЫЕ ПОДШИПНИКИ

Подшипники роликовые сферические двухрядные с бортами на внутреннем кольце – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
22208	3508	40	80	23	0,58
22209	3509	45	85	23	0,6
22210	3510	50	90	23	0,65
22211	3511	55	100	25	0,88
22212	3512	60	110	28	1,2
22213	3513	65	120	31	1,59
22214	3514	70	125	31	1,67
22215	3515	75	130	31	1,76
22216	3516	80	140	33	2,2
22217	3517	85	150	36	2,8
22218	3518	90	160	40	3,55
22219	3519	95	170	43	4,31
22220	3520	100	180	46	5,2
22222	3522	110	200	53	7,5
22224	3524	120	215	58	9,3
22226	3526	130	230	64	11,7
22228	3528	140	250	68	15
22230	3530	150	270	73	18,5
22232	3532	160	290	80	23,4
22234	3534	170	310	86	29
22236	3536	180	320	86	30,5
22238	3538	190	340	92	37,4
22240	3540	200	360	98	45
22244	3544	220	400	108	63
22248	3548	240	440	120	85
22252	3552	260	480	130	110
22256	3556	280	500	130	114
22264	3564	320	580	150	177
22272	3572	360	650	170	256
22280	3580	400	720	185	338
22308	3608	40	90	33	1,03
22309	3609	45	100	36	1,4
22310	3610	50	110	40	1,9
22311	3611	55	120	43	2,4
22312	3612	60	130	46	3,1
22313	3613	65	140	48	3,7
22314	3614	70	150	51	4,35
22315	3615	75	160	55	5,4
22316	3616	80	170	58	6,6
22317	3617	85	180	60	7,4
22318	3618	90	190	64	9,3
22319	3619	95	200	67	10,3
22320	3620	100	215	73	13
22322	3622	110	240	80	18,2
22324	3624	120	260	86	24
22326	3626	130	280	93	28,6
22328	3628	140	300	102	36,2
22330	3630	150	320	108	43,6
22332	3632	160	340	114	51,9
22334	3634	170	360	120	62
22336	3636	180	380	126	71,4
22338	3638	190	400	132	84,1
22340	3640	200	420	138	95,4
22344	3644	220	460	145	128
22352	3652	260	540	165	196
22356	3656	280	580	175	239
22380	3680	400	820	243	641
23017	3003117	85	130	34	2
23018	3003118	90	140	37	2,2
23020	3003120	100	150	37	2,35
23022	3003122	110	170	45	3,87
23024	3003124	120	180	46	4,5
23026	3003126	130	200	52	6,37
23028	3003128	140	210	53	6,87
23030	3003130	150	225	56	8,25
23032	3003132	160	240	60	10,3
23034	3003134	170	260	67	13,4
23036	3003136	180	280	74	17,6
23038	3003138	190	290	75	18,6
23218	3003218	90	160	52,4	4,7
23220	3003220	100	180	60,3	6,9
23222	3003222	110	200	69,8	9,9
23224	3003224	120	215	76	12,3
23226	3003226	130	230	80	14,6
23228	3003228	140	250	88	19,2
23230	3003230	150	270	96	24,5
23232	3003232	160	290	104	31
23120	3003720	100	165	52	5,83
23122	3003722	110	180	56	5,83
23124	3003724	120	200	62	8,33
23126	3003726	130	210	64	9,1
23128	3003728	140	225	68	10,8
23130	3003730	150	250	80	16,4
23132	3003732	160	270	86	20,8
23134	3003734	170	280	88	22,4
24024	4003124	120	180	60	5,4
24026	4003126	130	200	69	7,95
24028	4003128	140	210	69	8,45
24030	4003130	150	225	75	10,5
24032	4003132	160	240	80	13
24034	4003134	170	260	90	17,5
24036	4003136	180	280	100	23
24038	4003138	190	290	100	24
24122	4003722	110	180	69	6,85
24124	4003724	120	200	80	10
24126	4003726	130	210	80	11
24128	4003728	140	225	85	13
24130	4003730	150	250	100	19,5
24132	4003732	160	270	109	25
24134	4003734	170	280	109	26,5

Подшипники роликовые сферические двухрядные с безбортовым внутренним кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
22208 CC	53508	40	80	23	0,58
22209 CC	53509	45	85	23	0,6
22210 CC	53510	50	90	23	0,65
22211 CC	53511	55	100	25	0,88
22212 CC	53512	60	110	28	1,2
22213 CC	53513	65	120	31	1,59
22214 CC	53514	70	125	31	1,67
22215 CC	53515	75	130	31	1,76
22216 CC	53516	80	140	33	2,2
22217 CC	53517	85	150	36	2,8
22218 CC	53518	90	160	40	3,55
22219 CC	53519	95	170	43	4,31
22220 CC	53520	100	180	46	5,2
22222 CC	53522	110	200	53	7,5
22224 CC	53524	120	215	58	9,3
22226 CC	53526	130	230	64	11,7
22228 CC	53528	140	250	68	15
22230 CC	53530	150	270	73	18,5
22232 CC	53532	160	290	80	23,4
22308 CC	53608	40	90	33	1,03
22309 CC	53609	45	100	36	1,4
22310 CC	53610	50	110	40	1,9
22311 CC	53611	55	120	43	2,4
22312 CC	53612	60	130	46	3,1
22313 CC	53613	65	140	48	3,7
22314 CC	53614	70	150	51	4,35
22315 CC	53615	75	160	55	5,4
22316 CC	53616	80	170	58	6,6
22317 CC	53617	85	180	60	7,4
22318 CC	53618	90	190	64	9,3
22319 CC	53619	95	200	67	10,3
22320 CC	53620	100	215	73	13
22322 CC	53622	110	240	80	18,2
22324 CC	53624	120	260	86	24
22326 CC	53626	130	280	93	28,6
23017 CC	3053117	85	130	34	2
23018 CC	3053118	90	140	37	2,2
23020 CC	3053120	100	150	37	2,35
23022 CC	3053122	110	170	45	3,87
23024 CC	3053124	120	180	46	4,5
23026 CC	3053126	130	200	52	6,37
23028 CC	3053128	140	210	53	6,87
23030 CC	3053130	150	225	56	8,25
23032 CC	3053132	160	240	60	10,3
23034 CC	3053134	170	260	67	13,4
23036 CC	3053136	180	280	74	17,6
23038 CC	3053138	190	290	75	18,8
23218 CC	3053218	90	160	52,4	4,7
23220 CC	3053220	100	180	60,3	6,9
23222 CC	3053222	110	200	69,8	9,9
23224 CC	3053224	120	215	76	12,3
23226 CC	3053226	130	230	80	14,6
23228 CC	3053228	140	250	88	19,2
23230 CC	3053230	150	270	96	24,6
23232 CC	3053232	160	290	104	31
23120 CC	3053720	100	165	52	5,83
23122 CC	3053722	110	180	56	5,83
23124 CC	3053724	120	200	62	8,33
23126 CC	3053726	130	210	64	9,1
23128 CC	3053728	140	225	68	10,8
23130 CC	3053730	150	250	80	16,4
23132 CC	3053732	160	270	86	20,8
23134 CC	3053734	170	280	88	22,4
24024 CC	4053124	120	180	60	5,4
24026 CC	4053126	130	200	69	7,95
24028 CC	4053128	140	210	69	8,45
24030 CC	4053130	150	225	75	10,5
24032 CC	4053132	160	240	80	13
24034 CC	4053134	170	260	90	17,5
24036 CC	4053136	180	280	100	23
24038 CC	4053138	190	290	100	24
24122 CC	4053722	110	180	69	6,85
24124 CC	4053724	120	200	80	10
24126 CC	4053726	130	210	80	11
24128 CC	4053728	140	225	85	13
24130 CC	4053730	150	250	100	19,5
24132 CC	4053732	160	270	109	25
24134 CC	4053734	170	280	109	26,5

Подшипники роликовые сферические двухрядные с бортами на внутреннем кольце с коническим отверстием, конусность 1:12 – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
22208 K	113508	40	80	23	0,58
22209 K	113509	45	85	23	0,6
22210 K	113510	50	90	23	0,65
22211 K	113511	55	100	25	0,88
22212 K	113512	60	110	28	1,2
22213 K	113513	65	120	31	1,59
22214 K	113514	70	125	31	1,67
22215 K	113515	75	130	31	1,76
22216 K	113516	80	140	33	2,2
22217 K	113517	85	150	36	2,8
22218 K	113518	90	160	40	3,55
22219 K	113519	95	170	43	4,31
22220 K	113520	100	180	46	5,2
22222 K	113522	110	200	53	7,5
22224 K	113524	120	215	58	9,3
22226 K	113526	130	230	64	11,7
22228 K	113528	140	250	68	15
22230 K	113530	150	270	73	18,5
22232 K	113532	160	290	80	23,4
22308 K	113608	40	90	33	1,03
22309 K	113609	45	100	36	1,4
22310 K	113610	50	110	40	1,9
22311 K	113611	55	120	43	2,4
22312 K	113612	60	130	46	3,1
22313 K	113613	65	140	48	3,7
22314 K	113614	70	150	51	4,35
22315 K	113615	75	160	55	5,4
22316 K	113616	80	170	58	6,6
22317 K	113617	85	180	60	7,4
22318 K	113618	90	190	64	9,3
22319 K	113619	95	200	67	10,3
22320 K	113620	100	215	73	13
22322 K	113622	110	240	80	18,2
22324 K	113624	120	260	86	24
22326 K	113626	130	280	93	28,6
23017 K	3113117	85	130	34	2
23018 K	3113118	90	140	37	2,2
23020 K	3113120	100	150	37	2,35
23022 K	3113122	110	170	45	3,87
23024 K	3113124	120	180	46	4,5
23026 K	3113126	130	200	52	6,37
23028 K	3113128	140	210	53	6,87
23030 K	3113130	150	225	56	8,25
23032 K	3113132	160	240	60	10,3
23034 K	3113134	170	260	67	13,4
23036 K	3113136	180	280	74	17,6
23038 K	3113138	190	290	75	18,6
23218 K	3113218	90	160	52,4	4,7
23220 K	3113220	100	180	60,3	6,9
23222 K	3113222	110	200	69,8	9,9
23224 K	3113224	120	215	76	12,3
23226 K	3113226	130	230	80	14,6
23228 K	3113228	140	250	88	19,2
23230 K	3113230	150	270	96	24,5
23232 K	3113232	160	290	104	31
23120 K	3113720	100	165	52	5,83
23122 K	3113722	110	180	56	5,83
23124 K	3113724	120	200	62	8,33
23126 K	3113726	130	210	64	9,1
23128 K	3113728	140	225	68	10,8
23130 K	3113730	150	250	80	16,4
23132 K	3113732	160	270	86	20,8
23134 K	3113734	170	280	88	22,4

Подшипники роликовые сферические двухрядные с бортиками на внутреннем кольце с коническим отверстием, конусность 1:30 – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
24024 K30	4113124	120	180	60	5,4
24026 K30	4113126	130	200	69	7,95
24028 K30	4113128	140	210	69	8,45
24030 K30	4113130	150	225	75	10,5
24032 K30	4113132	160	240	80	13
24034 K30	4113134	170	260	90	17,5
24036 K30	4113136	180	280	100	23
24038 K30	4113138	190	290	100	24
24122 K30	4113722	110	180	69	6,85
24124 K30	4113724	120	200	80	10
24126 K30	4113726	130	210	80	11
24128 K30	4113728	140	225	85	13
24130 K30	4113730	150	250	100	19,5
24132 K30	4113732	160	270	109	25
24134 K30	4113734	170	280	109	26,5

Подшипники роликовые сферические двухрядные с безбортовым внутренним кольцом с коническим отверстием, конусность 1:12 – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
22208 CCK	153508	40	80	23	0,58
22209 CCK	153509	45	85	23	0,6
22210 CCK	153510	50	90	23	0,65
22211 CCK	153511	55	100	25	0,88
22212 CCK	153512	60	110	28	1,2
22213 CCK	153513	65	120	31	1,59
22214 CCK	153514	70	125	31	1,67
22215 CCK	153515	75	130	31	1,76
22216 CCK	153516	80	140	33	2,2
22217 CCK	153517	85	150	36	2,8
22218 CCK	153518	90	160	40	3,55
22219 CCK	153519	95	170	43	4,31
22220 CCK	153520	100	180	46	5,2
22222 CCK	153522	110	200	53	7,5
22224 CCK	153524	120	215	58	9,3
22226 CCK	153526	130	230	64	11,7
22228 CCK	153528	140	250	68	15
22230 CCK	153530	150	270	73	18,5
22232 CCK	153532	160	290	80	23,4
22208 CCK	153508	40	80	23	0,58
22209 CCK	153509	45	85	23	0,6
22210 CCK	153510	50	90	23	0,65
22211 CCK	153511	55	100	25	0,88
22212 CCK	153512	60	110	28	1,2
22213 CCK	153513	65	120	31	1,59
22214 CCK	153514	70	125	31	1,67
22215 CCK	153515	75	130	31	1,76
22216 CCK	153516	80	140	33	2,2
22217 CCK	153517	85	150	36	2,8
22218 CCK	153518	90	160	40	3,55
22219 CCK	153519	95	170	43	4,31
22220 CCK	153520	100	180	46	5,2
22222 CCK	153522	110	200	53	7,5
22224 CCK	153524	120	215	58	9,3
22226 CCK	153526	130	230	64	11,7
22228 CCK	153528	140	250	68	15
22230 CCK	153530	150	270	73	18,5
22232 CCK	153532	160	290	80	23,4
23020 CCK	3153120	100	150	37	2,35
23024 CCK	3153124	120	180	46	4,5
23026 CCK	3153126	130	200	52	6,37
23028 CCK	3153128	140	210	53	6,87
23030 CCK	3153130	150	225	56	8,25
23032 CCK	3153132	160	240	60	10,3
23034 CCK	3153134	170	260	67	13,4
23036 CCK	3153136	180	280	74	17,6
23038 CCK	3153138	190	290	75	18,8
23218 CCK	3153218	90	160	52,4	4,7
23220 CCK	3153220	100	180	60,3	6,9
23222 CCK	3153222	110	200	69,8	9,9
23224 CCK	3153224	120	215	76	12,3
23226 CCK	3153226	130	230	80	14,6
23228 CCK	3153228	140	250	88	19,2
23230 CCK	3153230	150	270	96	24,6
23232 CCK	3153232	160	290	104	31
23120 CCK	3153720	100	165	52	5,83
23122 CCK	3153722	110	180	56	5,83
23124 CCK	3153724	120	200	62	8,33
23126 CCK	3153726	130	210	64	9,1
23128 CCK	3153728	140	225	68	10,8
23130 CCK	3153730	150	250	80	16,4
23132 CCK	3153732	160	270	86	20,8
23134 CCK	3153734	170	280	88	22,4

Подшипники роликовые сферические двухрядные с безбортовым внутренним кольцом с коническим отверстием, конусность 1:30 – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	Внутренний диаметр d мм	Наружный диаметр D мм	Ширина B мм	Вес кг
24024 CCK30	4153124	120	180	60	5,4
24026 CCK30	4153126	130	200	69	7,95
24028 CCK30	4153128	140	210	69	8,45
24030 CCK30	4153130	150	225	75	10,5
24032 CCK30	4153132	160	240	80	13
24034 CCK30	4153134	170	260	90	17,5
24036 CCK30	4153136	180	280	100	23
24038 CCK30	4153138	190	290	100	24
24122 CCK30	4153722	110	180	69	6,85
24124 CCK30	4153724	120	200	80	10
24126 CCK30	4153726	130	210	80	11
24128 CCK30	4153728	140	225	85	13
24130 CCK30	4153730	150	250	100	19,5
24132 CCK30	4153732	160	270	109	25
24134 CCK30	4153734	170	280	109	26,5

Подшипники роликовые упорные сферические однорядные – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	d1 мм	D мм	D1 мм	T мм	s мм	Вес кг
29428	9039428	140	257	280	198	85	86	24,1
29436	9039436	180	342	360	255	109	110	52,6
29452	9039452	260	460	480	346	132	154	107,8
29488	9039488	440	745	780	576	206	260	413

ШАРНИРНЫЕ ПОДШИПНИКИ

Подшипники шарнирные с отверстиями и канавками для смазки во внутреннем кольце – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 10 C	ЕШС10	10	19	9	6	12	13	16	0,01
GE 12 C	ШС12	12	22	10	7	10	18	10	0,02
GE 15 C	ЕШС15	15	26	12	9	8	18	22	0,04
GE 17 C	ЕШС17	17	30	14	10	10	20	25	0,05
GE 20 C	ШС20	20	35	16	12	9	24	29	0,07
GEH 20 C	2ШС20	20	47	26	15	22	23	35	0,19
GE 25 C	ШС25	25	42	20	16	7	29	35	0,12
GEH 25 C	2ШС25	25	52	28	15	22	28	40	0,26
GE 30 C	ШС30	30	47	22	18	6	33	40	0,16
GE 35 C	ЕШС35	35	55	25	20	6	39	47	0,24
GE 40 C	ШС40	40	62	28	22	7	45	53	0,33
GE 45 C	ЕШС45	45	68	32	25	7	50	60	0,43
GE 50 C	ШС50	50	75	35	28	6	55	66	0,66
GE 55 C	ШС55	55	85	40	32	7	62	74	0,88
GE 60 C	ЕШС60	60	90	44	36	6	66	80	1,1
GE 70 C	ШС70	70	105	49	40	6	77	92	1,59
GE 80 C	ШС80	80	120	55	45	6	88	105	2,33
GE 90 C	ШС90	90	130	60	50	5	98	115	2,82
GE 100 C	ШС100	100	150	70	55	7	109	130	4,48
GE 110 C	ШС110	110	160	70	55	6	120	140	4,9
GE 120 C	ШС120	120	180	85	70	6	130	160	8,19
GE 140 C	ШС140	140	210	90	70	7	150	180	11,11
GE 160 C	ШС160	160	230	105	80	8	170	200	14,06
GE 180 C	ШС180	180	260	105	80	6	192	225	18,6

Подшипники шарнирные с отверстиями и канавками для смазки во внутреннем кольце с одноразломным наружным кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 10 EC	ЕШСП10	10	19	9	6	12	13	16	0,01
GE 12 EC	ШСП12	12	22	10	7	10	18	10	0,02
GE 15 EC	ЕШСП15	15	26	12	9	8	18	22	0,04
GE 17 EC	ЕШСП17	17	30	14	10	10	20	25	0,05
GE 20 EC	ШСП20	20	35	16	12	9	24	29	0,07
GEH 20 EC	2ШСП20	20	47	26	15	22	23	35	0,19
GE 25 EC	ШСП25	25	42	20	16	7	29	35	0,12
GEH 25 EC	2ШСП25	25	52	28	15	22	28	40	0,26
GE 30 EC	ШСП30	30	47	22	18	6	33	40	0,16
GE 35 EC	ЕШСП35	35	55	25	20	6	39	47	0,24
GE 40 EC	ШСП40	40	62	28	22	7	45	53	0,33
GE 45 EC	ЕШСП45	45	68	32	25	7	50	60	0,43
GE 50 EC	ШСП50	50	75	35	28	6	55	66	0,66
GE 55 EC	ШСП55	55	85	40	32	7	62	74	0,88
GE 60 EC	ЕШСП60	60	90	44	36	6	66	80	1,1
GE 70 EC	ШСП70	70	105	49	40	6	77	92	1,59
GE 80 EC	ШСП80	80	120	55	45	6	88	105	2,33
GE 90 EC	ШСП90	90	130	60	50	5	98	115	2,82
GE 100 EC	ШСП100	100	150	70	55	7	109	130	4,48
GE 110 EC	ШСП110	110	160	70	55	6	120	140	4,9
GE 120 EC	ШСП120	120	180	85	70	6	130	160	8,19
GE 140 EC	ШСП140	140	210	90	70	7	150	180	11,11
GE 160 EC	ШСП160	160	230	105	80	8	170	200	14,06
GE 180 EC	ШСП180	180	260	105	80	6	192	225	18,6

Подшипники шарнирные с отверстиями и канавками для смазки во внутреннем кольце с двухразломным наружным кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 20 EXC	ШСЛ20	20	35	16	12	9	24	29	0,07
GEH 20 EXC	2ШСЛ20	20	47	26	15	22	23	35	0,19
GE 25 EXC	ШСЛ25	25	42	20	16	7	29	35	0,12
GEH 25 EXC	2ШСЛ25	25	52	28	15	22	28	40	0,26
GE 30 EXC	ШСЛ30	30	47	22	18	6	33	40	0,16
GE 35 EXC	ЕШСЛ35	35	55	25	20	6	39	47	0,24
GE 40 EXC	ШСЛ40	40	62	28	22	7	45	53	0,33
GE 45 EXC	ЕШСЛ45	45	68	32	25	7	50	60	0,43
GE 50 EXC	ШСЛ50	50	75	35	28	6	55	66	0,66
GE 55 EXC	ШСЛ55	55	85	40	32	7	62	74	0,88
GE 60 EXC	ЕШСЛ60	60	90	44	36	6	66	80	1,1
GE 70 EXC	ШСЛ70	70	105	49	40	6	77	92	1,59
GE 80 EXC	ШСЛ80	80	120	55	45	6	88	105	2,33
GE 90 EXC	ШСЛ90	90	130	60	50	5	98	115	2,82
GE 100 EXC	ШСЛ100	100	150	70	55	7	109	130	4,48
GE 110 EXC	ШСЛ110	110	160	70	55	6	120	140	4,9
GE 120 EXC	ШСЛ120	120	180	85	70	6	130	160	8,19
GE 140 EXC	ШСЛ140	140	210	90	70	7	150	180	11,11
GE 160 EXC	ШСЛ160	160	230	105	80	8	170	200	14,06
GE 180 EXC	ШСЛ180	180	260	105	80	6	192	225	18,6

Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 10 S	ЕШС10К	10	19	9	6	12	13	16	0,01
GE 12 S	ШС12К	12	22	10	7	10	18	10	0,02
GE 15 S	ЕШС15К	15	26	12	9	8	18	22	0,04
GE 17 S	ЕШС17К	17	30	14	10	10	20	25	0,05
GE 20 S	ШС20К	20	35	16	12	9	24	29	0,07
GEH 20 S	2ШС20К	20	47	26	15	22	23	35	0,19
GE 25 S	ШС25К	25	42	20	16	7	29	35	0,12
GEH 25 S	2ШС25К	25	52	28	15	22	28	40	0,26
GE 30 S	ШС30К	30	47	22	18	6	33	40	0,16
GE 35 S	ЕШС35К	35	55	25	20	6	39	47	0,24
GE 40 S	ШС40К	40	62	28	22	7	45	53	0,33
GE 45 S	ЕШС45К	45	68	32	25	7	50	60	0,43
GE 50 S	ШС50К	50	75	35	28	6	55	66	0,66
GE 55 S	ШС55К	55	85	40	32	7	62	74	0,88
GE 60 S	ЕШС60К	60	90	44	36	6	66	80	1,1
GE 70 S	ШС70К	70	105	49	40	6	77	92	1,59
GE 80 S	ШС80К	80	120	55	45	6	88	105	2,33
GE 90 S	ШС90К	90	130	60	50	5	98	115	2,82
GE 100 S	ШС100К	100	150	70	55	7	109	130	4,48
GE 110 S	ШС110К	110	160	70	55	6	120	140	4,9
GE 120 S	ШС120К	120	180	85	70	6	130	160	8,19
GE 140 S	ШС140К	140	210	90	70	7	150	180	11,11
GE 160 S	ШС160К	160	230	105	80	8	170	200	14,06
GE 180 S	ШС180К	180	260	105	80	6	192	225	18,6

Подшипники шарнирные без отверстий и канавок для смазки с одноразломным наружным кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 10 E	ЕШП10	10	19	9	6	12	13	16	0,01
GE 12 E	ШП12	12	22	10	7	10	18	10	0,02
GE 15 E	ЕШП15	15	26	12	9	8	18	22	0,04
GE 17 E	ЕШП17	17	30	14	10	10	20	25	0,05
GE 20 E	ШП20	20	35	16	12	9	24	29	0,07
GEH 20 E	2ШП20	20	47	26	15	22	23	35	0,19
GE 25 E	ШП25	25	42	20	16	7	29	35	0,12
GEH 25 E	2ШП25	25	52	28	15	22	28	40	0,26
GE 30 E	ШП30	30	47	22	18	6	33	40	0,16
GE 35 E	ЕШП35	35	55	25	20		39	47	0,24
GE 40 E	ШП40	40	62	28	22	7	45	53	0,33
GE 45 E	EШП45	45	68	32	25	7	50	60	0,46
GE 50 E	ШП50	50	75	35	28	6	55	66	0,66
GE 55 E	ШП55	55	85	40	32	7	62	74	0,88
GE 60 E	ЕШП60	60	90	44	36	6	66	80	1,1
GE 70 E	ШП70	70	105	49	40	6	77	92	1,59
GE 80 E	ШП80	80	120	55	46	6	88	105	2,33
GE 90 E	ШП90	90	130	60	50	5	98	115	2,82
GE 100 E	ШП100	100	150	70	55	7	109	130	4,48
GE 110 E	ШП110	110	160	70	55	6	120	140	4,9
GE 120 E	ШП120	120	180	85	70	6	130	160	8,19
GE 140 E	ШП140	140	210	90	70	7	150	180	11,11
GE 160 E	ШП160	160	230	105	80	8	170	200	14,06
GE 180 E	ШП180	180	260	105	80	6	192	225	18,6

Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах с одноразломным наружным кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 10 ES	ЕШСП10К	10	19	9	6	12	13	16	0,01
GE 12 ES	ШСП12К	12	22	10	7	10	18	10	0,02
GE 15 ES	ЕШСП15К	15	26	12	9	8	18	22	0,04
GE 17 ES	ЕШСП17К	17	30	14	10	10	20	25	0,05
GE 20 ES	ШСП20К	20	35	16	12	9	24	29	0,07
GEH 20 ES	2ШСП20К	20	47	26	15	22	23	35	0,19
GE 25 ES	ШСП25К	25	42	20	16	7	29	35	0,12
GEH 25 ES	2ШСП25К	25	52	28	15	22	28	40	0,26
GE 30 ES	ШСП30К	30	47	22	18	6	33	40	0,16
GE 35 ES	ЕШСП35К	35	55	25	20	6	39	47	0,24
GE 40 ES	ШСП40К	40	62	28	22	7	45	53	0,33
GE 45 ES	ЕШСП45К	45	68	32	25	7	50	60	0,43
GE 50 ES	ШСП50К	50	75	35	28	6	55	66	0,66
GE 55 ES	ШСП55К	55	85	40	32	7	62	74	0,88
GE 60 ES	ЕШСП60К	60	90	44	36	6	66	80	1,1
GE 70 ES	ШСП70К	70	105	49	40	6	77	92	1,59
GE 80 ES	ШСП80К	80	120	55	45	6	88	105	2,33
GE 90 ES	ШСП90К	90	130	60	50	5	98	115	2,82
GE 100 ES	ШСП100К	100	150	70	55	7	109	130	4,48
GE 110 ES	ШСП110К	110	160	70	55	6	120	140	4,9
GE 120 ES	ШСП120К	120	180	85	70	6	130	160	8,19
GE 140 ES	ШСП140К	140	210	90	70	7	150	180	11,11
GE 160 ES	ШСП160К	160	230	105	80	8	170	200	14,06
GE 180 ES	ШСП180К	180	260	105	80	6	192	225	18,6

Подшипники шарнирные с отверстиями и канавками для смазки на внутреннем и наружном кольцах с двухразломным наружным кольцом – таблица размеров

Номера подшипников		Размеры подшипников
Маркировка ISO	Маркировка ГОСТ	d мм	D мм	B мм	C мм	угол поворота α, град	da мм	dk мм	Вес кг
GE 10 EXS	ЕШСЛ10К	10	19	9	6	12	13	16	0,01
GE 12 EXS	ШСЛ12К	12	22	10	7	10	18	10	0,02
GE 15 EXS	ЕШСЛ15К	15	26	12	9	8	18	22	0,04
GE 17 EXS	ЕШСЛ17К	17	30	14	10	10	20	25	0,05
GE 20 EXS	ШСЛ20К	20	35	16	12	9	24	29	0,07
GEH 20 EXS	2ШСЛ20К	20	47	26	15	22	23	35	0,19
GE 25 EXS	ШСЛ25К	25	42	20	16	7	29	35	0,12
GEH 25 EXS	2ШСЛ25К	25	52	28	15	22	28	40	0,26
GE 30 EXS	ШСЛ30К	30	47	22	18	6	33	40	0,16
GE 35 EXS	ШСЛ35К	35	55	25	20	6	39	47	0,24
GE 40 EXS	ШСЛ40К	40	62	28	22	7	45	53	0,33
GE 45 EXS	ЕШСЛ45К	45	68	32	25	7	50	60	0,43
GE 50 EXS	ШСЛ50К	50	75	35	28	6	55	66	0,66
GE 55 EXS	ШСЛ55К	55	85	40	32	7	62	74	0,88
GE 60 EXS	ЕШСЛ60К	60	90	44	36	6	66	80	1,1
GE 70 EXS	ШСЛ70К	70	105	49	40	6	77	92	1,59
GE 80 EXS	ШСЛ80К	80	120	55	45	6	88	105	2,33
GE 90 EXS	ШСЛ90К	90	130	60	50	5	98	115	2,82
GE 100 EXS	ШСЛ100К	100	150	70	55	7	109	130	4,48
GE 110 EXS	ШСЛ110К	110	160	70	55	6	120	140	4,9
GE 120 EXS	ШСЛ120К	120	180	85	70	6	130	160	8,19
GE 140 EXS	ШСЛ140К	140	210	90	70	7	150	180	11,11
GE 160 EXS	ШСЛ160К	160	230	105	80	8	170	200	14,06
GE 180 EXS	ШСЛ180К	180	260	105	80	6	192	225	18,6
