Модернизация норий без остановки работы элеваторного комплекса. Увеличение производительности на 75%

Нам, как инженерно-инновационной компании в сотрудничестве с европейскими партнерами приходится решать задачи связанные с увеличением производительности зерновых норий. Наши специалисты не редко сталкиваются с задачами выполнить которые необходимо в сжатые сроки, так как простой отдельно взятого оборудования не редко приводит к финансовым потерям. А если дело идет о полной остановке производственных процессов из-за ремонтных работа, то здесь каждая минута простоя может стоить очень дорого. И поэтому одной из основных задач, которые мы перед собой ставим – минимизировать затраты наших клиентов.

Задача

Весной к нам обратился наш клиент со сложной и в тоже время интересной задачей. На элеваторе необходимо было увеличить объемы по приему зерна для обслуживания возросшего числа новых потребителей. Задача состояла в необходимости модернизации двух норий по приемке зерна без остановки работы элеваторного комплекса, который каждый год принимает порядка пяти миллионов тонн кукурузы.

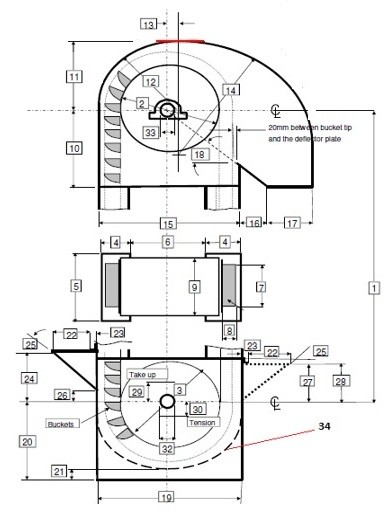

Проанализировав имеющиеся нории, инженеры нашей компании совместно с нашим поставщиком из Великобритании – 4B произвели расчеты и разработали решение.

МАТЕРИАЛ

Влажная кукуруза 770 кг/м3

ПРОИЗВОДИТЕЛЬНОСТЬ

381 т/ч

ВЫСОТА РАЗГРУЗКИ

5м

СКОРОСТЬ ЛЕНТЫ

3,3 м/с

ЛЕНТА

457 – ЕР1000/5 2+2 Oil resistant and flame  retardant

КОВШИ

JUMBO CC-S 16x8

ШАГ КОВША

197мм

ОБЪЕМ КОВША

8,5л (water линия)

МЕТИЗЫ

Норийный болт М8х45

НОРИЙНЫЙ ЗАМОК

4В ВС1

ЭЛЕКТРОДВИГАТЕЛЬ

150 л.с.

Решение

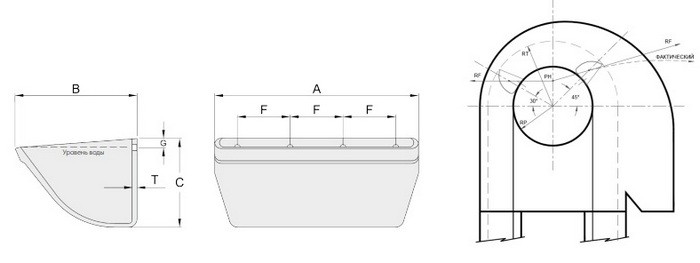

Было предложено установить на нории компактные норийные ковши 4B JUMBO предназначенные для тяжелых режимов работы в сложных условиях эксплуатации, включая портовые терминалы. Эти ковши обеспечивают высокую грузоподъемность и имеют утолщенную ударостойкую стенку «Iceberg» передней кромки, углов и стенок.

Расчеты показали, что ковши 4B JUMBO CC-S 16x8 необходимо установить с шагом 197 мм, компактная конструкция которых позволяет установить их ближе друг к другу, в результате чего на каждую норию получиться установить по 224 дополнительных ковша. Чтобы компенсировать дополнительную нагрузку из-за увеличения количества ковшей, было предложено установить норийные ленты шириной 457мм, рассчитанные на нагрузку 178,6 кг на сантиметр ширины ленты, и установить норийные замки 4B BC для тяжелых лент. По расчетам после реализации данной конфигурации каждая нория получит прирост производительности на 75%.

Решение было согласованно в соответствующих службах клиента.

Результаты

В течение двух дней бригада слесарей-монтажников устанавливала новые ковши на две нории. Пока шли работы над одной норией, другая продолжала работать и элеватор продолжал принимать зерно.

Все расчеты подтвердились и теперь каждая нория может выдать более 380 тонн в час, что означает прирост производительности не менее 75%.

Наш клиент остался очень доволен таким решением. Мы добились увеличения производительности, а установка компактных норийных ковшей 4B JUMBO CC-S 16x8 упростила и облегчила доставку зерна для их заказчиков.  Теперь от разгрузки до загрузки проходит меньше четырех минут.
